5.2 保護開關和多路復用器
TI 提供多種不同配置的保護多路復用器和開關，以保護上游和下游元件免于發生故障以及在故障期間免受影響，同時最大程度地提高信號完整性。這些保護開關的主要差異化特性包括：

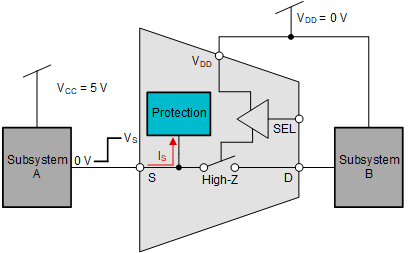

- 斷電保護：當 I/O 引腳上存在信號且 VDD = 0V 時，保護開關并隔離信號路徑。有關更多信息，請參閱利用關斷保護信號開關消除電源排序技術手冊 和利用關斷保護功能簡化電源排序。當I/O引腳上存在輸入信號且開關未通電時，具有關斷保護功能的 TI 開關將保護下游組件。開關在 I/O 引腳上保持高阻抗狀態，借助以下特性防止對 VDD 和選擇 (SEL) 引腳反向供電。
- 在子系統之間進行電氣隔離。
- 防止數據隨意傳輸。
- 消除對上電排序解決方案的需求。
- 減少 BOM 數目和成本。簡化系統設計。
- 提高系統可靠性。
圖 5-1 斷電保護
過壓保護/故障檢測：故障保護多路復用器具有內置故障保護特性，例如過壓檢測和保護。這種多路復用器很好分辨，名稱后跟“F”，例如 TMUX7412F、TMUX7308F 和 TMUX7462F。這些器件通過比較源極引腳上的電壓與電源電壓來檢測過壓輸入。如果信號超過數據表中列出的電源電壓的閾值電壓（VT 或 VTH），，則被視為過壓。檢測到過壓事件后，開關進入高阻抗狀態、隔離信號路徑并保護下游組件。
根據器件的不同，可以通過三種方式確定過壓閾值：固定閾值、等于 VDD 電源電壓的閾值，通過 IC 外部電源可配置的閾值。
圖 5-2 過壓保護閾值
TMUX1072 是一種獨特的低電壓器件，也支持過壓檢測。該器件對故障事件具有固定的閾值。如果 COM 引腳上的電壓超過過壓閾值 VOVP_TH，開漏輸出 FLT 引腳會將該引腳拉低，以指示檢測到的過壓事件，且I/O 路徑會變?yōu)楦咦钁B(tài)。當 COM 引腳上的電壓恢復到 VOVP_TH 以下，開漏輸出將釋放 FLT 引腳。
- 欠壓保護 - 具有欠壓保護的器件通過比較源極引腳上的電壓與電源電壓來檢測I/O上的欠壓輸入。如果信號低于數據表中列出的電源電壓的閾值電壓（VTH），則被視為欠壓。檢測到欠壓事件后，開關進入高阻抗狀態、隔離信號路徑并保護下游組件。
根據器件的不同，可以通過兩種方式來確定欠壓閾值：等于 VSS 電源電壓的閾值，或通過 IC 外部電源可配置的閾值。
圖 5-4 欠壓保護閾值 - 輸入電壓容差：其被定義為特定保護，引用可以施加到任何源極引腳上的最大電壓。該電壓可從源極引腳引用到電源，或置于源極引腳與一個或多個漏極引腳之間。以下示例器件可施加到任何源極輸入引腳的最大電壓為 +60V 或 -60V。請注意，該器件的額定電壓也可處理不同引腳間的最大應力85V。該器件在不同引腳組合中具有不同的最大額定應力，定義如下：
- 在源極引腳和電源軌之間
例如，如果器件由 20V 的 VDD 供電，則任何源極引腳上的最大負信號電平為 -60V，以便保持任何源極引腳上的最大額定電壓 60V 。如果器件由 40V 的 VDD 供電，則任何源極引腳上的最大負信號電平將降為 -45V，以便保持源極引腳和電源之間 的最大額定電壓85V。
- 在源極引腳和一個或多個漏極引腳之間
例如，通道 S1接通，則S1(A) 引腳上的電壓為 40V。在這種情況下，漏極電壓也為 40V。任何其他源極引腳上的最大負電壓為 -45V，以便保持源極引腳和漏極引腳之間 的最大額定電壓85V。
表 5-2 示出了模擬保護開關的性能規格：
| VCC | 零件型號 | 配置 | RON（典型值） (?) | 封裝/引腳 | 特性 |
|---|---|---|---|---|---|
| 低壓 (VSIGNAL =< 24V) | TMUX1511 | 1:1，4 通道 | 2 | TSSOP | 14、UQFN | 16 | 1.8V 兼容控制輸入，自動防故障邏輯，支持 JTAG 信號，支持 SPI 信號，支持超出電源電壓的輸入電壓 |
| TMUX154E | 2:1，2 通道 | 6 | UQFN | 10、VSSOP | 10 | 1.8V 兼容控制輸入，斷電保護，支持 I2C 信號，支持超出電源電壓的輸入電壓 | |
| TMUX1574 | 2:1，4 通道 | 2 | SOT-23-THN | 16、TSSOP | 16、UQFN | 16 | 1.8V 兼容控制輸入，自動防故障邏輯，支持 JTAG 信號，支持 SPI 信號，支持超出電源電壓的輸入電壓 | |
2:1，4 通道 | 1.7 | DSBGA | 16 | 1.2V 兼容控制輸入，1.8V 兼容控制輸入，斷電保護，支持 SPI 信號，支持超出電源電壓的輸入電壓 | ||
| TMUX136 | 2:1，2 通道 | 4.6 | UQFN | 10 | 1.8V 兼容控制輸入，支持 I2C 信號 | |
| TMUX1072 | 2:1，2 通道 | 6 | UQFN | 12、VSSOP | 10 | 1.8V 兼容控制輸入，支持 I2C 信號，支持超出電源電壓的輸入電壓 | |
| TS5A3159A | 2:1，2 通道 | 0.7 | DSBGA | 6、SC70 | 6、SOT-23 | 6 | 斷電保護，先斷后合 | |
| SN74CBTLV3257 | 2:1，4 通道 | 5 | SOIC | 16、SSOP | 16、TSSOP | 16、TVSOP | 16、UQFN | 16、VQFN | 16 | 斷電保護，支持 JTAG 信號，支持 SPI 信號 | |
| TS5A3359 | 3:1，1 通道 | 0.7 | DSBGA | 8、VSSOP | 8 | 斷電保護，先斷后合 | |
| SN74CBT3305C(1) | 1:1，2 通道 | 3 | SOIC | 8、TSSOP | 8 | 支持 I2C 信號，下沖保護 | |
| SN74CBTD3306C | 1:1，2 通道 | 3 | SOIC | 8、TSSOP | 8 | 信號路徑轉換，下沖保護 | |
| SN74CB3Q3257 | 2:1，4 通道 | 4 | SSOP | 16、TSSOP | 16、TVSOP | 16、VQFN | 16 | 斷電保護，支持 JTAG 信號，支持 SPI 信號，支持超出電源電壓的輸入電壓 | |
| SN74CBTLV1G125(1) | 1:1，1 通道 | 5 | SOT-23 | 5、SC-70 | 5 | 斷電保護 | |
| SN74CB3T1G125(1) | 1:1，1 通道 | 5 | SC70 | 5、SOT-23 | 5 | 斷電保護，信號路徑轉換 | |
| SN74CBTLV3126 | 1:1，4 通道 | 5 | SOIC | 14、SSOP | 16、TSSOP | 14、TVSOP | 14、VQFN | 14 | 斷電保護，支持 JTAG 信號，支持 SPI 信號 | |
| TS3A27518E | 2:1，6 通道 | 4.4 | TSSOP | 24、WQFN | 24 | 斷電保護，先斷后合，支持 SPI 信號，支持 JTAG 信號，1.8V 兼容控制輸入 | |
| 中壓 (25V =< VSIGNAL =< 99V) | 4:1，1 通道 | 5 | TSSOP | 16 | 1.8V 兼容控制輸入，先斷后合，自動防故障邏輯，斷電保護 | |
8:1，1 通道 | 37 | TSSOP | 16 | |||
4:1，2 通道 | 37 | TSSOP | 16 | |||
1:1，1 通道 | 9.5 | WQFN | 16 | 1.8V 兼容控制輸入，先斷后合，自動防故障邏輯，過壓保護 | ||
1:1，4 通道 | 9.5 | WQFN | 16 | |||
8:1，1 通道 | 250 | TSSOP | 16、WQFN | 16 | 1.8V 兼容控制輸入，先斷后合，自動防故障邏輯，過壓保護，斷電保護 | ||
| MPC509 | 4:1，2 通道 | 1300 | SOIC | 16、PDIP | 16 | 雙電源，先斷后合，過壓保護，斷電保護 | |
| MPC508 | 8:1，1 通道 | 1300 | SOIC | 16、PDIP | 16 | ||
| MPC507 | 8:1，2 通道 | 1300 | SOIC | 28 | ||
| MPC506 | 16:1，1 通道 | 1300 | SOIC | 28 |
