ZHCSEH2D September 2014 – August 2025 DRV2624
PRODUCTION DATA
觸覺驅動器的典型應用是在支持觸控的系統中,該系統已經包含一個應用處理器,用于決定何時執行觸覺效果。
DRV2624 器件可通過 I2C 通信實現完整功能(無論使用 RTP 還是存儲器接口)。系統設計人員可選擇使用外部觸發器來播放低延遲效果(例如通過物理按鈕)。圖 7-13 和圖 9-2 顯示典型的觸覺系統實現。系統設計人員不應使用內部穩壓器 (REG) 為任何外部負載供電。

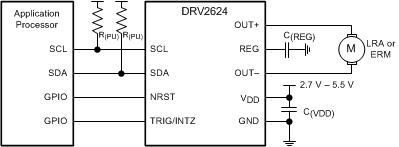

圖 9-1 I2C 控制(含可選的外部觸發器)

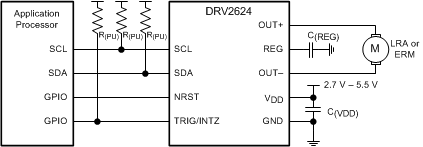

圖 9-2 I2C 控制(含可選的內部引腳)| 元件 | 說明 | 規格 | 典型值 |
|---|---|---|---|
| C(VDD) | 輸入電容器 | 電容 | 0.1μF |
| C(REG) | 穩壓器電容器 | 電容 | 0.1μF |
| R(PU) | 上拉電阻器 | 電阻 | 2.2kΩ |
