標頭塊由 N 個邊界定義塊組成,每個定義塊 3 個字節。N 是存儲在 RAM 中的效果數量(N 不能超過 127)。每個邊界定義塊包含起始地址(2 個字節)和一個配置字節。
起始地址包含與此效果關聯的波形數據在存儲器中開始的位置。標頭中效果指針的位置將成為效果 ID。第一個效果邊界定義指向效果 1 的 ID,第二個定義指向效果 2 的 ID,依此類推。生成的效果 ID 是波形序列發生器中使用的效果 ID。

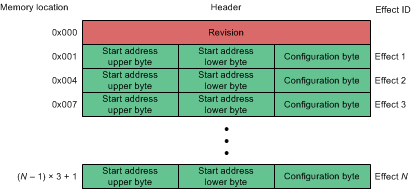

圖 7-15 標頭結構配置字節包含以下兩個參數:
在波形設計期間,請確保波形末端零振幅處具有適當?shù)尿?qū)動時間,以便存儲在 RAM 中的波形可以平滑地重復。
圖 7-16 標頭配置字節結構
