請參考 PDF 數據表獲取器件具體的封裝圖。
2833x/2823x 器件包括多達 6 個增強型捕捉 (eCAP) 模塊(eCAP1 至 eCAP6)。圖 8-6 顯示了一個模塊的功能方框圖。

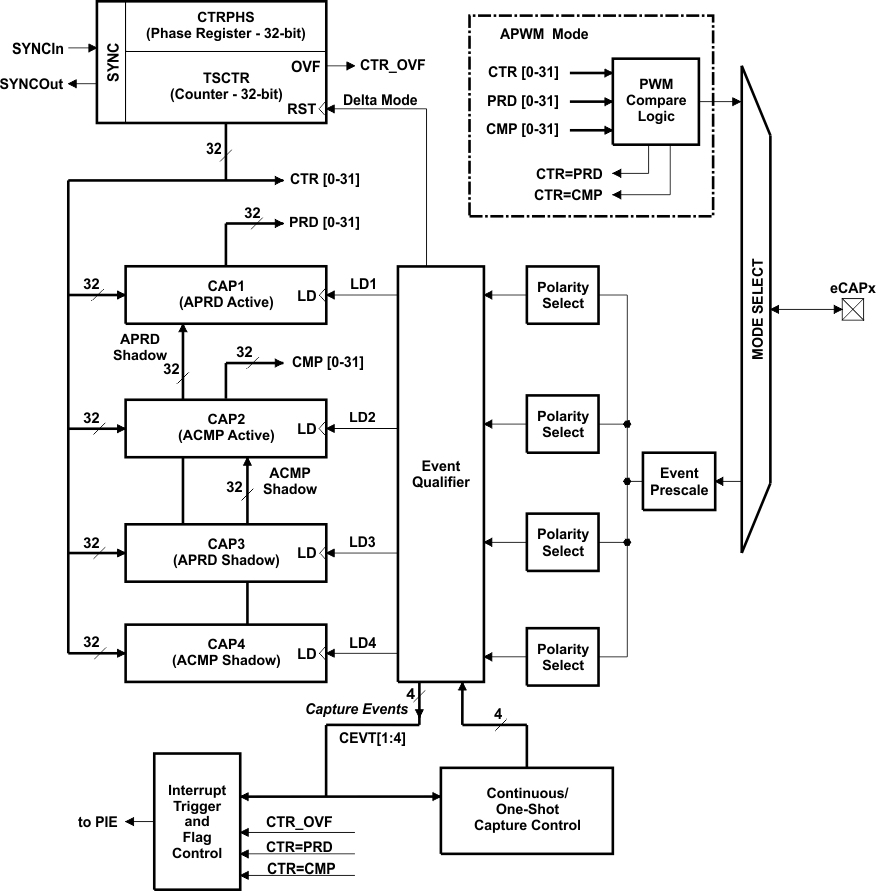

圖 8-6 eCAP 功能方框圖eCAP 模塊以 SYSCLKOUT 速率計時。
PCLKCR1 寄存器中的時鐘使能位 (ECAP1ENCLK, ECAP2ENCLK, ECAP3ENCLK, ECAP4ENCLK, ECAP5ENCLK, ECAP6ENCLK) 被單獨用來關閉 eCAP 模塊(針對低功耗運行)。復位后,ECAP1ENCLK, ECAP2ENCLK, ECAP3ENCLK, ECAP4ENCLK, ECAP5ENCLK, and ECAP6ENCLK 被設為低電平,表明外設時鐘關閉。
| 名稱 | eCAP1 | eCAP2 | eCAP3 | eCAP4 | eCAP5 | eCAP6 | 大小 (x16) | 說明 |
|---|---|---|---|---|---|---|---|---|
| TSCTR | 0x6A00 | 0x6A20 | 0x6A40 | 0x6A60 | 0x6A80 | 0x6AA0 | 2 | 時間戳計數器 |
| CTRPHS | 0x6A02 | 0x6A22 | 0x6A42 | 0x6A62 | 0x6A82 | 0x6AA2 | 2 | 計數器相位偏移值寄存器 |
| CAP1 | 0x6A04 | 0x6A24 | 0x6A44 | 0x6A64 | 0x6A84 | 0x6AA4 | 2 | 捕捉 1 寄存器 |
| CAP2 | 0x6A06 | 0x6A26 | 0x6A46 | 0x6A66 | 0x6A86 | 0x6AA6 | 2 | 捕捉 2 寄存器 |
| CAP3 | 0x6A08 | 0x6A28 | 0x6A48 | 0x6A68 | 0x6A88 | 0x6AA8 | 2 | 捕捉 3 寄存器 |
| CAP4 | 0x6A0A | 0x6A2A | 0x6A4A | 0x6A6A | 0x8A6A | 0x6AAA | 2 | 捕捉 4 寄存器 |
| 保留 | 0x6A0C-0x6A12 | 0x6A2C-0x6A32 | 0x6A4C-0x6A52 | 0x6A6C-0x6A72 | 0x6A8C-0x6A92 | 0x6AAC-0x6AB2 | 8 | 保留 |
| ECCTL1 | 0x6A14 | 0x6A34 | 0x6A54 | 0x6A74 | 0x6A94 | 0x6AB4 | 1 | 捕捉控制寄存器 1 |
| ECCTL2 | 0x6A15 | 0x6A35 | 0x6A55 | 0x6A75 | 0x6A95 | 0x6AB5 | 1 | 捕捉控制寄存器 2 |
| ECEINT | 0x6A16 | 0x6A36 | 0x6A56 | 0x6A76 | 0x6A96 | 0x6AB6 | 1 | 捕捉中斷使能寄存器 |
| ECFLG | 0x6A17 | 0x6A37 | 0x6A57 | 0x6A77 | 0x6A97 | 0x6AB7 | 1 | 捕捉中斷標志寄存器 |
| ECCLR | 0x6A18 | 0x6A38 | 0x6A58 | 0x6A78 | 0x6A98 | 0x6AB8 | 1 | 捕捉中斷清除寄存器 |
| ECFRC | 0x6A19 | 0x6A39 | 0x6A59 | 0x6A79 | 0x6A99 | 0x6AB9 | 1 | 捕捉中斷強制寄存器 |
| 保留 | 0x6A1A-0x6A1F | 0x6A3A-0x6A3F | 0x6A5A-0x6A5F | 0x6A7A-0x6A7F | 0x6A9A-0x6A9F | 0x6ABA-0x6ABF | 6 | 保留 |
