ZHCS889Q June 2007 – August 2022 TMS320F28232 , TMS320F28232-Q1 , TMS320F28234 , TMS320F28234-Q1 , TMS320F28235 , TMS320F28235-Q1 , TMS320F28332 , TMS320F28333 , TMS320F28334 , TMS320F28335 , TMS320F28335-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
在同步模式中,ADC 可在任何一對通道(A0/B0 至 A7/B7)持續轉換輸入信號。ADC 能夠在來自 ePWM,軟件觸發器,或者來自一個外部 ADCSOC 信號的事件觸發上啟動轉換。如果 SMODE 位為 1,ADC 將在每個采樣/保持脈沖上的兩個所選通道上進行轉換。下面對轉換時間和結果寄存器更新的延遲進行解釋說明。ADC 中斷標志在結果寄存器更新之后的幾個 SYSCLKOUT 周期內被設定。所選通道將在采樣/保持脈沖的下降邊沿上被同時采樣。采樣/保持脈沖寬度可被設定為 1 個 ADC 時鐘寬(最小值)或者 16 個ADC 時鐘寬(最大值。)
在同步模式中,ADCIN 通道對選擇必須為 A0/B0、A1/B1、...、A7/B7,并且不能進行任何其他組合(例如 A1/B3,等等)。

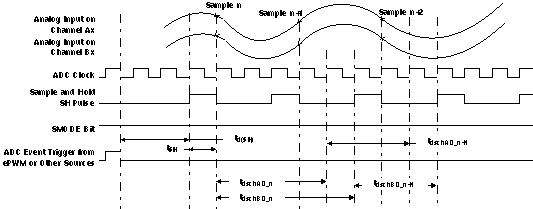

圖 7-40 同步采樣模式時序
