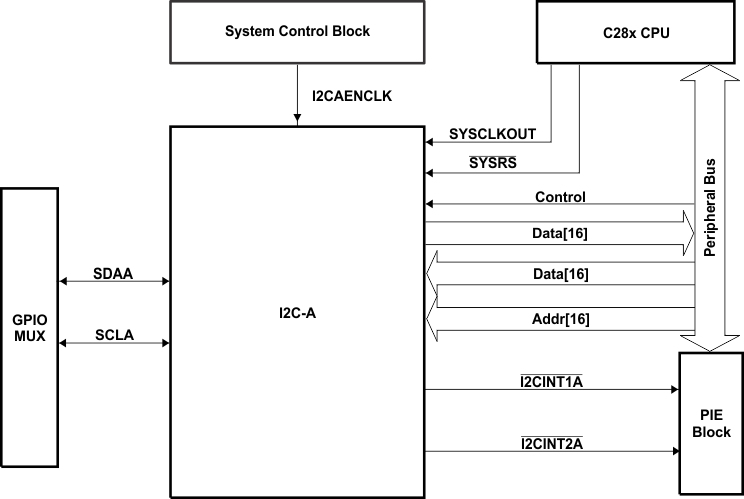

此器件包含一個 I2C 串行端口。圖 8-17顯示了I2C 外設模塊如何在器件內連接。

I2C 模塊具有以下特性:
表 8-16中的寄存器配置并且控制 I2C 端口操作。
| 名稱 | 地址 | 說明 |
|---|---|---|
| I2COAR | 0x7900 | I2C 自身地址寄存器 |
| I2CIER | 0x7901 | I2C 中斷使能寄存器 |
| I2CSTR | 0x7902 | I2C 狀態寄存器 |
| I2CCLKL | 0x7903 | I2C 時鐘低電平時間分頻器寄存器 |
| I2CCLKH | 0x7904 | I2C 時鐘高電平時間分頻器寄存器 |
| I2CCNT | 0x7905 | I2C 數據計數寄存器 |
| I2CDRR | 0x7906 | I2C 數據接收寄存器 |
| I2CSAR | 0x7907 | I2C 從器件地址寄存器 |
| I2CDXR | 0x7908 | I2C 數據發送寄存器 |
| I2CMDR | 0x7909 | I2C 模式寄存器 |
| I2CISRC | 0x790A | I2C 中斷源寄存器 |
| I2CPSC | 0x790C | I2C 預分頻器寄存器 |
| I2CFFTX | 0x7920 | I2C FIFO 發送寄存器 |
| I2CFFRX | 0x7921 | I2C FIFO 接收寄存器 |
| I2CRSR | - | I2C 接收移位寄存器(不可訪問 CPU) |
| I2CXSR | – | I2C 發送移位寄存器(不可訪問 CPU) |
