7.9.4.6.1.2 McBSP 開關特征
| 編號 | 參數(1) | 最小值 | 最大值 | 單位 | |||
|---|---|---|---|---|---|---|---|
| M1 | tc(CKRX) | 周期時間，CLKR/X | CLKR/X 內部 | 2P(2) | ns | ||
| M2 | tw(CKRXH) | 脈沖持續時間，CLKR/X 高電平 | CLKR/X 內部 | D-5 (3) | D+5 (3) | ns | |
| M3 | tw(CKRXL) | 脈沖持續時間，CLKR/X 低電平 | CLKR/X 內部 | C-5 (3) | C+5 (3) | ns | |
| M4 | td(CKRH-FRV) | CLKR 高電平到內部 FSR 有效的延遲時間 | CLKR 內部 | 0 | 4 | ns | |
| CLKR 外部 | 3 | 27 | |||||
| M5 | td(CKXH-FXV) | CLKX 高電平到內部 FSX 有效的延遲時間 | CLKX 內部 | 0 | 4 | ns | |
| CLKX 外部 | 3 | 27 | |||||
| M6 | tdis(CKXH-DXHZ) | CLKX 高電平到 DX 在最后一個數據位后為高阻抗的禁用時間 | CLKX 內部 | 8 | ns | ||
| CLKX 外部 | 14 | ||||||
| M7 | td(CKXH-DXV) | CLKX 高電平到 DX 有效的延遲時間。 | CLKX 內部 | 9 | ns | ||
| 這應用于除傳輸?shù)牡谝粋€(gè)位之外的所有位。 | CLKX 外部 | 28 | |||||
| 延遲時間，CLKX 高電平到 DX 有效的時間 | DXENA=0 | CLKX 內部 | 8 | ||||
| CLKX 外部 | 14 | ||||||
| 當處于數據延遲 1 或者 2（XDATDLY=01b 或者 10b）模式時，只應用于發送的第一個位。 | DXENA=1 | CLKX 內部 | P+8 | ||||
| CLKX 外部 | P+14 | ||||||
| M8 | ten(CKXH-DX) | CLKX 高電平待 DX 被驅動的使能時間 | DXENA=0 | CLKX 內部 | 0 | ns | |
| CLKX 外部 | 6 | ||||||
| 當處于數據延遲 1 或者 2（XDATDLY=01b 或者 10b）模式時，只應用于發送的第一個位。 | DXENA=1 | CLKX 內部 | P | ||||
| CLKX 外部 | P+6 | ||||||
| M9 | td(FXH-DXV) | FSX 高電平到 DX 有效的延遲時間 | DXENA=0 | FSX 內部 | 8 | ns | |
| FSX 外部 | 14 | ||||||
| 當處于數據延遲 0（XDATDLY=00b）模式時，只應用于發送的第一個位。 | DXENA=1 | FSX 內部 | P+8 | ||||
| FSX 外部 | P+14 | ||||||
| M10 | ten(FXH-DX) | FSX 高電平到 DX 驅動的使能時間 | DXENA=0 | FSX 內部 | 0 | ns | |
| FSX 外部 | 6 | ||||||
| 當處于數據延遲 0（XDATDLY=00b）模式時，只應用于傳輸?shù)牡谝粋€(gè)位 | DXENA=1 | FSX 內部 | P | ||||
| FSX 外部 | P+6 | ||||||
(1) 極性位 CLKRP=CLKXP=FSRP=FSXP=0。如果任一信號的極性被反轉，那么該信號的時序基準也被反轉。
(2) 2P=1/CLKG，單位為 ns。
(3) C=CLKRX 低脈沖寬度=P
D=CLKRX 高脈沖寬度=P
D=CLKRX 高脈沖寬度=P

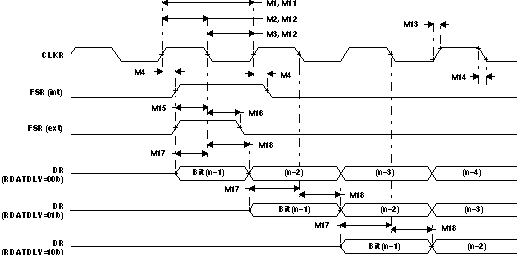

圖 7-21 McBSP 接收時序
圖 7-22 McBSP 傳輸時序
