ZHCS889Q June 2007 – August 2022 TMS320F28232 , TMS320F28232-Q1 , TMS320F28234 , TMS320F28234-Q1 , TMS320F28235 , TMS320F28235-Q1 , TMS320F28332 , TMS320F28333 , TMS320F28334 , TMS320F28335 , TMS320F28335-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
McBSP 模塊有以下特性:

其中 CLKSRG 源可以是 LSPCLK、CLKX 或 CLKR。串行端口性能受到 I/O 緩沖器開關速度的影響。內部預分頻器必須被調整,這樣,外設速度將低于 I/O 緩沖器速度限制。
最大 I/O 引腳切換速度請見Topic Link Label7。

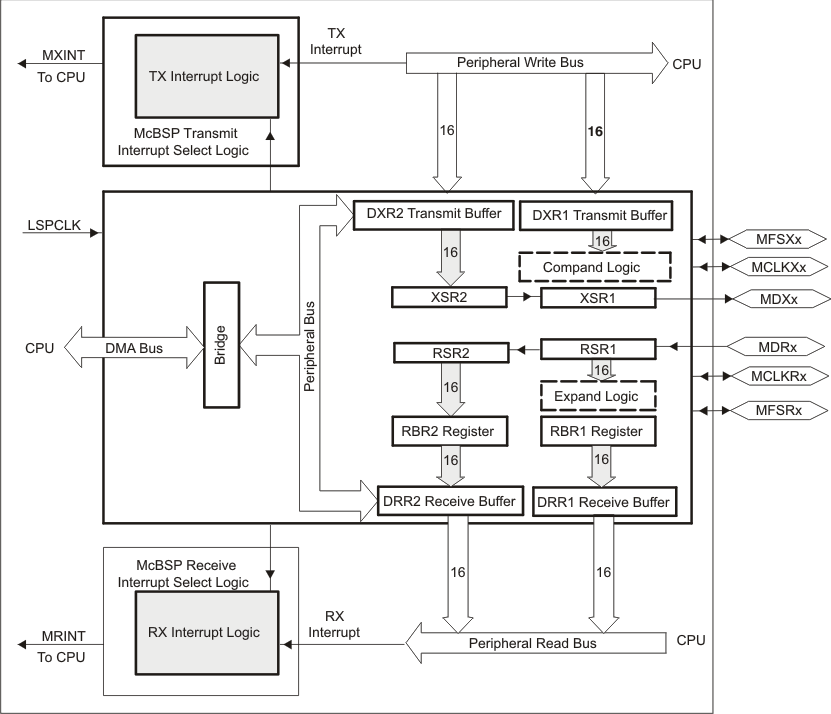

圖 8-11顯示了 McBSP 模塊的方框圖。
圖 8-11 McBSP 模塊表 8-9提供了 McBSP 寄存器的匯總。
| 名稱 | McBSP-A 地址 | McBSP-B 地址 | 類型 | 復位值 | 說明 |
|---|---|---|---|---|---|
| 數據寄存器,接收、發送 | |||||
| DRR2 | 0x5000 | 0x5040 | R | 0x0000 | McBSP 數據接收寄存器 2 |
| DRR1 | 0x5001 | 0x5041 | R | 0x0000 | McBSP 數據接收寄存器 1 |
| DXR2 | 0x5002 | 0x5042 | W | 0x0000 | McBSP 數據發送寄存器 2 |
| DXR1 | 0x5003 | 0x5043 | W | 0x0000 | McBSP 數據發送寄存器 1 |
| McBSP 控制寄存器 | |||||
| SPCR2 | 0x5004 | 0x5044 | 讀/寫 | 0x0000 | McBSP 串行端口控制寄存器 2 |
| SPCR1 | 0x5005 | 0x5045 | 讀/寫 | 0x0000 | McBSP 串行端口控制寄存器 1 |
| RCR2 | 0x5006 | 0x5046 | 讀/寫 | 0x0000 | McBSP 接收控制寄存器 2 |
| RCR1 | 0x5007 | 0x5047 | 讀/寫 | 0x0000 | McBSP 接收控制寄存器 1 |
| XCR2 | 0x5008 | 0x5048 | 讀/寫 | 0x0000 | McBSP 發送控制寄存器 2 |
| XCR1 | 0x5009 | 0x5049 | 讀/寫 | 0x0000 | McBSP 發送控制寄存器 1 |
| SRGR2 | 0x500A | 0x504A | 讀/寫 | 0x0000 | McBSP 采樣率發生器寄存器 2 |
| SRGR1 | 0x500B | 0x504B | 讀/寫 | 0x0000 | McBSP 采樣率發生器寄存器 1 |
| 多通道控制寄存器 | |||||
| MCR2 | 0x500C | 0x504C | 讀/寫 | 0x0000 | McBSP 多通道寄存器 2 |
| MCR1 | 0x500D | 0x504D | 讀/寫 | 0x0000 | McBSP 多通道寄存器 1 |
| RCERA | 0x500E | 0x504E | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 A |
| RCERB | 0x500F | 0x504F | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 B |
| XCERA | 0x5010 | 0x5050 | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 A |
| XCERB | 0x5011 | 0x5051 | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 B |
| PCR | 0x5012 | 0x5052 | 讀/寫 | 0x0000 | McBSP 引腳控制寄存器 |
| RCERC | 0x5013 | 0x5053 | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 C |
| RCERD | 0x5014 | 0x5054 | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 D |
| XCERC | 0x5015 | 0x5055 | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 C |
| XCERD | 0x5016 | 0x5056 | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 D |
| RCERE | 0x5017 | 0x5057 | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 E |
| RCERF | 0x5018 | 0x5058 | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 F |
| XCERE | 0x5019 | 0x5059 | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 E |
| XCERF | 0x501A | 0x505A | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 F |
| RCERG | 0x501B | 0x505B | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 G |
| RCERH | 0x501C | 0x505C | 讀/寫 | 0x0000 | McBSP 接收通道使能寄存器分區 H |
| XCERG | 0x501D | 0x505D | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 G |
| XCERH | 0x501E | 0x505E | 讀/寫 | 0x0000 | McBSP 發送通道使能寄存器分區 H |
| MFFINT | 0x5023 | 0x5063 | 讀/寫 | 0x0000 | McBSP 中斷使能寄存器 |
