8.2.10 串行通信接口 (SCI) 模塊 (SCI-A，SCI-B，SCI-C)
該器件包括三個串行通信接口（SCI）模塊。SCI 模塊支持在 CPU 和其他異步外設之間進行使用標準不歸零碼 (NRZ) 格式的數字通信。SCI 發送器和接收器是雙緩沖的，各自具有獨立的使能位和中斷位。兩者可獨立運行或在全雙工模式下同時運行。為了確保數據完整性，SCI 會檢查接收到的數據是否存在中斷檢測、奇偶校驗、超限和成幀錯誤。比特率可通過 16 位波特選擇寄存器編程為超過 65000 種不同的速度。
每個 SCI 模塊的特性包括：
- 兩個外部引腳：
- SCITXD：SCI 發送-輸出引腳
- SCIRXD：SCI 接收-輸入引腳 注： 如果不用于 SCI，則兩個引腳都可以用作 GPIO。
- 波特率可編程為 64000 種不同速率：
注：最大 I/O 引腳切換速度請見Topic Link Label7。
- 數據字格式
- 一個開始位
- 數據-字長度可被設定為 1 至 8 位
- 可選偶/奇/無奇偶校驗位
- 一個或者兩個停止位
- 四個錯誤檢測標志：奇偶、超載、組幀、和中斷檢測
- 兩種喚醒多處理器模式：空閑線和地址位
- 半雙工或全雙工操作
- 雙緩沖接收和發送功能
- 發送器和接收器操作可通過帶有狀態標志的中斷驅動或輪詢算法來完成。
- 發送器：TXRDY 標志（發送器緩沖寄存器已準備好接收另一個字符）和 TX EMPTY 標志（發送器移位寄存器為空）
- 接收器：RXRDY 標志（接收器緩沖寄存器已準備好接收另一個字符）、BRKDT 標志（發生了中斷條件）和 RX ERROR 標志（監測四個中斷條件）
- 發送器和接收器中斷的獨立使能位（BRKDT 除外）
- NRZ（不歸零碼）格式
注：
此模塊中的所有寄存器都是連接至外設幀 2 的 8 位寄存器。當一個寄存器被訪問時，低字節 (7-0)，和高字節 (15-8) 內的寄存器數據被讀作零。對高字節的寫入無效。
增強型特性：
- 自動波特檢測硬件邏輯
- 16 級發送/接收 FIFO
SCI 端口運行由表 8-12，表 8-13和表 8-14中列出的寄存器配置和控制。
表 8-12 SCI-A 寄存器
| 名稱(1) | 地址 | 大小 (x16) | 說明 |
|---|---|---|---|
| SCICCRA | 0x7050 | 1 | SCI-A 通信控制寄存器 |
| SCICTL1A | 0x7051 | 1 | SCI-A 控制寄存器 1 |
| SCIHBAUDA | 0x7052 | 1 | SCI-A 波特率寄存器，高位 |
| SCILBAUDA | 0x7053 | 1 | SCI-A 波特率寄存器，低位 |
| SCICTL2A | 0x7054 | 1 | SCI-A 控制寄存器 2 |
| SCIRXSTA | 0x7055 | 1 | SCI-A 接收狀態寄存器 |
| SCIRXEMUA | 0x7056 | 1 | SCI-A 接收仿真數據緩沖寄存器 |
| SCIRXBUFA | 0x7057 | 1 | SCI-A 接收數據緩沖寄存器 |
| SCITXBUFA | 0x7059 | 1 | SCI-A 發送數據緩沖寄存器 |
| SCIFFTXA(2) | 0x705A | 1 | SCI-A FIFO 發送寄存器 |
| SCIFFRXA(2) | 0x705B | 1 | SCI-A FIFO 接收寄存器 |
| SCIFFCTA(2) | 0x705C | 1 | SCI-A FIFO 控制寄存器 |
| SCIPRIA | 0x705F | 1 | SCI-A 優先級控制寄存器 |
(1) 此表中的寄存器映射到外設幀 2 空間。此空間只允許 16 位訪問。32 位訪問會生成未定義的后果。
(2) 這些寄存器是用于 FIFO 模式的全新寄存器。
表 8-13 SCI-B 寄存器
| 名稱(1) | 地址 | 大小 (x16) | 說明 |
|---|---|---|---|
| SCICCRB | 0x7750 | 1 | SCI-B 通信控制寄存器 |
| SCICTL1B | 0x7751 | 1 | SCI-B 控制寄存器 1 |
| SCIHBAUDB | 0x7752 | 1 | SCI-B 波特率寄存器，高位 |
| SCILBAUDB | 0x7753 | 1 | SCI-B 波特率寄存器，低位 |
| SCICTL2B | 0x7754 | 1 | SCI-B 控制寄存器 2 |
| SCIRXSTB | 0x7755 | 1 | SCI-B 接收狀態寄存器 |
| SCIRXEMUB | 0x7756 | 1 | SCI-B 接收仿真數據緩沖寄存器 |
| SCIRXBUFB | 0x7757 | 1 | SCI-B 接收數據緩沖寄存器 |
| SCITXBUFB | 0x7759 | 1 | SCI-B 發送數據緩沖寄存器 |
| SCIFFTXB(2) | 0x775A | 1 | SCI-B FIFO 發送寄存器 |
| SCIFFRXB(2) | 0x775B | 1 | SCI-B FIFO 接收寄存器 |
| SCIFFCTB(2) | 0x775C | 1 | SCI-B FIFO 控制寄存器 |
| SCIPRIB | 0x775F | 1 | SCI-B 優先級控制寄存器 |
(1) 此表中的寄存器映射到外設幀 2 空間。此空間只允許 16 位訪問。32 位訪問會生成未定義的后果。
(2) 這些寄存器是用于 FIFO 模式的全新寄存器。
表 8-14 SCI-C 寄存器
| 名稱(1) | 地址 | 大小 (x16) | 說明 |
|---|---|---|---|
| SCICCRC | 0x7770 | 1 | SCI-C 通信控制寄存器 |
| SCICTL1C | 0x7771 | 1 | SCI-C 控制寄存器 1 |
| SCIHBAUDC | 0x7772 | 1 | SCI-B 波特率寄存器，高位 |
| SCILBAUDC | 0x7773 | 1 | SCI-C 波特率寄存器，低位 |
| SCICTL2C | 0x7774 | 1 | SCI-C 控制寄存器 2 |
| SCIRXSTC | 0x7775 | 1 | SCI-C 接收狀態寄存器 |
| SCIRXEMUC | 0x7776 | 1 | SCI-C 接收仿真數據緩沖寄存器 |
| SCIRXBUFC | 0x7777 | 1 | SCI-C 接收數據緩沖寄存器 |
| SCITXBUFC | 0x7779 | 1 | SCI-C 傳輸數據緩沖寄存器 |
| SCIFFTXC(2) | 0x777A | 1 | SPI-C FIFO 發送寄存器 |
| SCIFFRXC(2) | 0x777B | 1 | SPI-C FIFO 接收寄存器 |
| SCIFFCTC(2) | 0x777C | 1 | SPI-C FIFO 控制寄存器 |
| SCIPRC | 0x777F | 1 | SPI-C 優先級控制寄存器 |
(1) 此表中的寄存器映射到外設幀 2 空間。此空間只允許 16 位訪問。32 位訪問會生成未定義的后果。
(2) 這些寄存器是用于 FIFO 模式的全新寄存器。
圖 8-15顯示了 SCI 模塊方框圖。

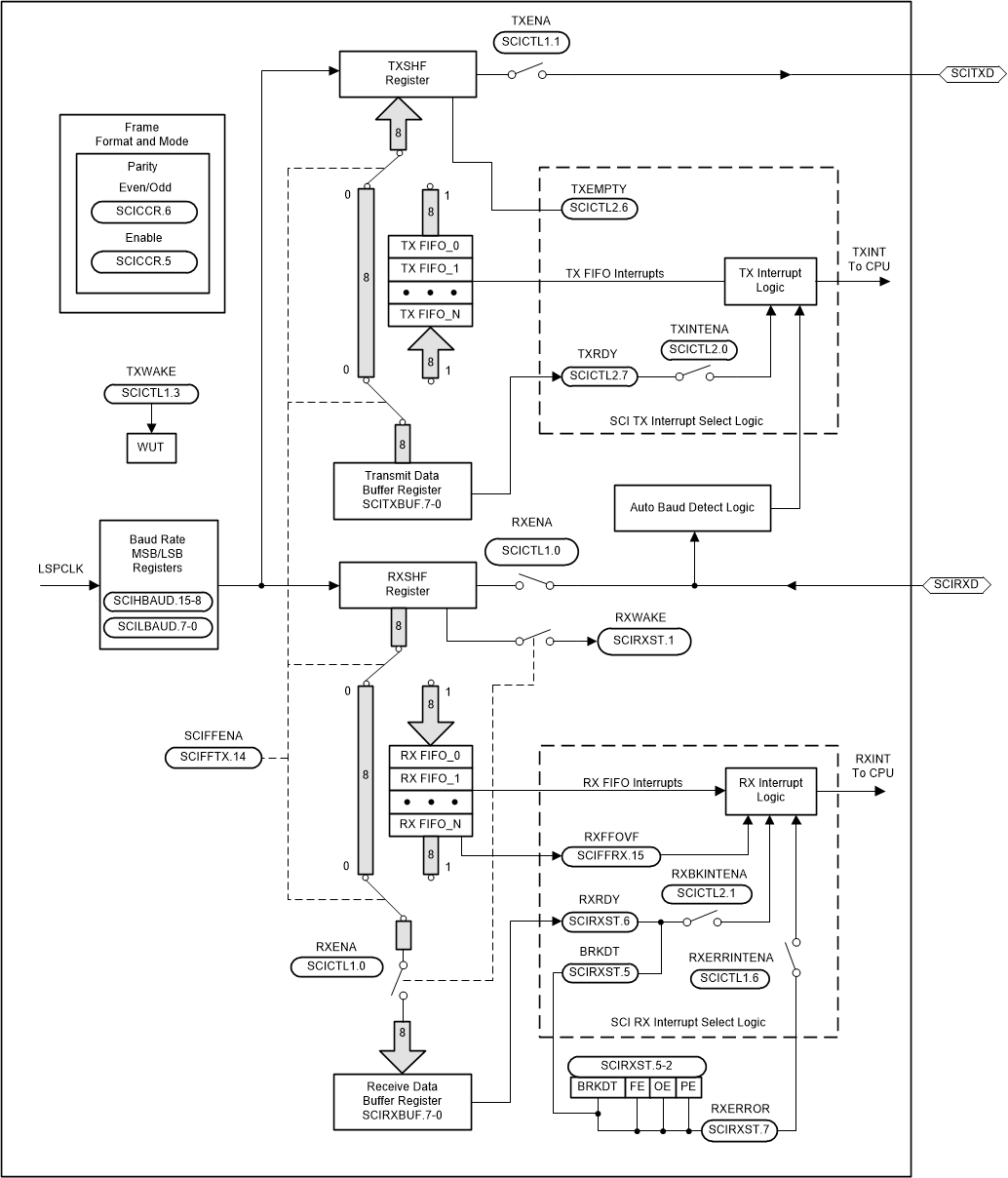

圖 8-15 串行通信接口 (SCI) 模塊方框圖
