| 編號 | 參數(1)(2)(3)(4)(5) | BRR EVEN | BRR ODD | 單位 | |||
|---|---|---|---|---|---|---|---|
| 最小值 | 最大值 | 最小值 | 最大值 | ||||
| 1 | tc(SPC)M | 周期時間,SPICLK 的時間 | 4tc(LSPCLK) | 128tc(LSPCLK) | 5tc(LSPCLK) | 127tc(LSPCLK) | ns |
| 2 | tw(SPC1)M | 脈沖持續時間,SPICLK 第一個脈沖的時間 | 0.5tc(SPC)M – 10 | 0.5tc(SPC)M + 10 | 0.5tc(SPC)M + 0.5tc(LSPCLK) – 10 | 0.5tc(SPC)M + 0.5tc(LSPCLK) + 10 |
ns |
| 3 | tw(SPC2)M | 脈沖持續時間,SPICLK 第二個脈沖的時間 | 0.5tc(SPC)M – 10 | 0.5tc(SPC)M + 10 | 0.5tc(SPC)M – 0.5tc(LSPCLK) – 10 | 0.5tc(SPC)M – 0.5tc(LSPCLK) + 10 |
ns |
| 4 | td(SIMO)M | 延遲時間,SPICLK 至 SPISIMO 有效的時間 | 10 | 10 | ns | ||
| 5 | tv(SIMO)M | 有效時間,SPICLK 之后 SPISIMO 有效的時間 | 0.5tc(SPC)M – 10 | 0.5tc(SPC)M – 0.5tc(LSPCLK) – 10 | ns | ||
| 8 | tsu(SOMI)M | 設置時間,SPICLK 之前 SPISOMI 的時間 | 35 | 35 | ns | ||
| 9 | th(SOMI)M | 保持時間,SPICLK 之后 SPISOMI 有效的時間 | 0 | 0 | ns | ||
| 23 | td(SPC)M | 延遲時間,SPISTE 有效至 SPICLK 的時間 | 1.5tc(SPC)M – 3tc(SYSCLK) – 10 | 1.5tc(SPC)M – 3tc(SYSCLK) – 10 |
ns | ||
| 24 | td(STE)M | 延遲時間,SPICLK 至 SPISTE 無效的時間 | 0.5tc(SPC)M – 10 | 0.5tc(SPC)M – 0.5tc(LSPCLK) – 10 | ns | ||

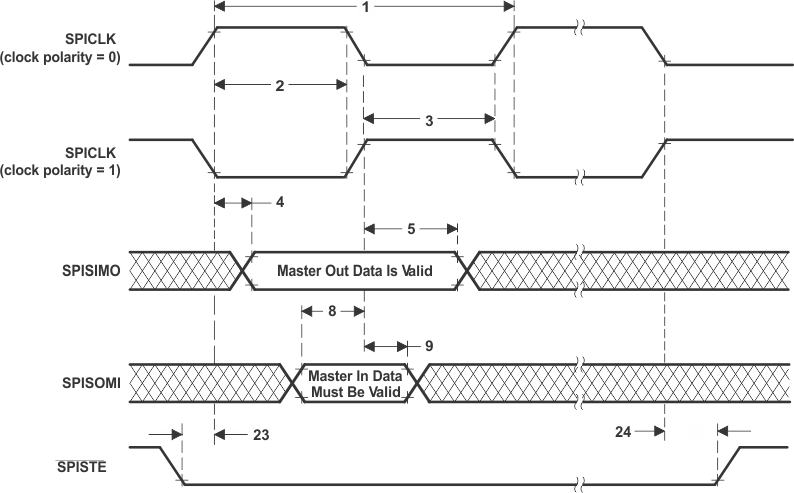

圖 7-17 SPI 主模式外部時序(時鐘相位 = 0)
