4.3.1 方法 1 - 焊接表面周長

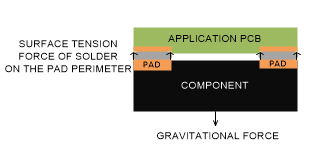

圖 4-2 通過焊盤外圍的焊接表面張力固定的元件這種評估背面安裝可行性的方法是由 Smith、Connell 和 Christian 開發的。此經驗模型將焊接表面張力定義為元件焊盤的總周長 的函數。此經驗模型規定的元件質量與總焊盤周長 的最大建議比率為 22mg/mm。
