ZHCSJO5D April 2020 – April 2021 DRV8889-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
-
7 詳細說明
- 7.1 概述
- 7.2 功能方框圖
- 7.3
特性說明
- 7.3.1 步進電機驅動器電流額定值
- 7.3.2 PWM 電機驅動器
- 7.3.3 微步進分度器
- 7.3.4 通過 MCU DAC 控制 VREF
- 7.3.5 電流調節
- 7.3.6 衰減模式
- 7.3.7 消隱時間
- 7.3.8 電荷泵
- 7.3.9 線性穩壓器
- 7.3.10 邏輯電平引腳圖
- 7.3.11 保護電路
- 7.4 器件功能模式
- 7.5 編程
- 7.6 寄存器映射
- 8 應用和實施
- 9 電源建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
DRV8889-Q1 和 DRV8889A-Q1 是完全集成的步進電機驅動器，可支持高達 1.5A 的滿量程電流，配備內部微步進索引器、智能調諧衰減技術、先進的失速檢測算法和集成電流檢測功能。
該器件支持多達 1/256 級微步進，以實現平滑的運動軌跡。集成電流感應功能消除了對兩個外部電阻的需求，從而節省了布板空間和成本。利用先進的失速檢測算法，設計人員可以檢測到電機是否停止運行，并根據需要采取措施，從而提高效率并減少噪聲。該器件提供 8 種衰減模式選項，包括：智能調優、慢速和混合衰減選項。智能調優技術自動調節，以實現最佳的電流調節性能。該器件還包括一個集成的扭矩 DAC，該扭矩 DAC 允許控制器通過 SPI 調整輸出電流，而無需調整 VREF 電壓基準。該器件通過 nSLEEP 引腳提供低功耗睡眠模式。該器件采用全雙工、4 線同步 SPI 通信功能，并允許通過菊花鏈方式串聯最多 63 個器件以實現可配置性和提供詳細故障報告。在 ti.com 上查看我司所有的步進電機驅動器產品系列。
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8889QPWPRQ1 | HTSSOP (24) | 7.80mm × 4.40mm |
| DRV8889QWRGERQ1 | VQFN (24)（可濕性側面） | 4.00mm × 4.00mm |
| DRV8889AQPWPRQ1 | HTSSOP (24) | 7.80mm × 4.40mm |
| DRV8889AQWRGERQ1 | VQFN (24)（可濕性側面） | 4.00mm × 4.00mm |

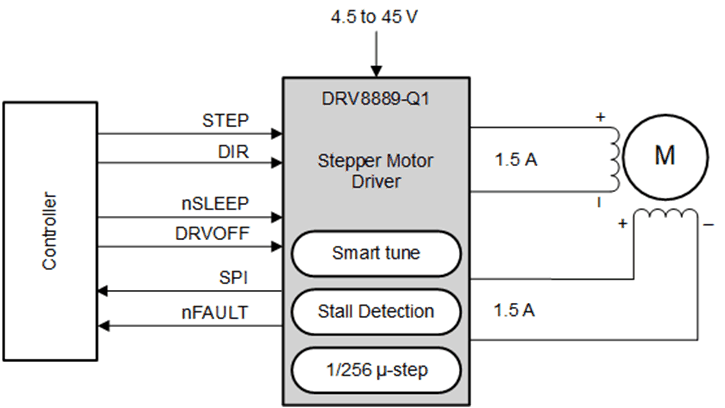

簡化版原理圖
