7.5.1.2 用于單個從器件的 SPI
SPI 用于設置器件配置、工作參數和讀取診斷信息。SPI 在從模式下運行。SPI 輸入數據 (SDI) 文字由 16 位文字組成，其中 8 位是命令和 8 位是數據。SPI 輸入數據 (SDO) 文字由 8 位帶有故障狀態指示的狀態寄存器和 8 位寄存器數據組成。圖 7-23展示了 MCU 和 SPI 從驅動器之間的數據序列。

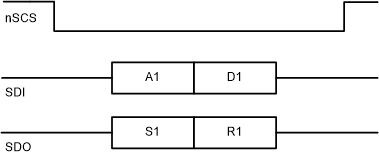

圖 7-23 MCU 和器件之間的 SPI 事務有效幀必須滿足以下條件：
- 當 nSCS 引腳變?yōu)榈碗娖胶透唠娖綍r，SCLK 引腳必須為低電平。
- nSCS 引腳在兩幀之間的高電平時間至少應為 500ns。
- 當 nSCS 引腳被拉為高電平時，SCLK 和 SDI 引腳上的任何信號都將被忽略，并且 SDO 引腳處于高阻態 (Hi-Z)。
- 必須發生 16 個完整的 SCLK 周期。
- 數據在時鐘下降沿被捕捉，并在時鐘上升沿被驅動。
- 最高有效位 (MSB) 最先移入和移出。
- 如果發送到 SDI 引腳的數據字少于 16 位或多于 16 位，就會發生幀錯誤，并且數據字會被忽略。
- 對于寫命令，寄存器中要寫入的現有數據會在 8 位命令數據之后在 SDO 引腳上移出。
