7.3.11.5 失速檢測
步進電機的繞組電流、反電動勢和電機的機械扭矩負載之間有著獨特的關系，如圖 7-21 所示。當電機負載接近電機在給定的繞組電流下的扭矩能力時，反電動勢將與繞組電流同相移動。通過檢測電機電流的上升和下降電流象限之間的反電動勢相移，該器件可檢測到電機過載失速情況或線路末端運動。

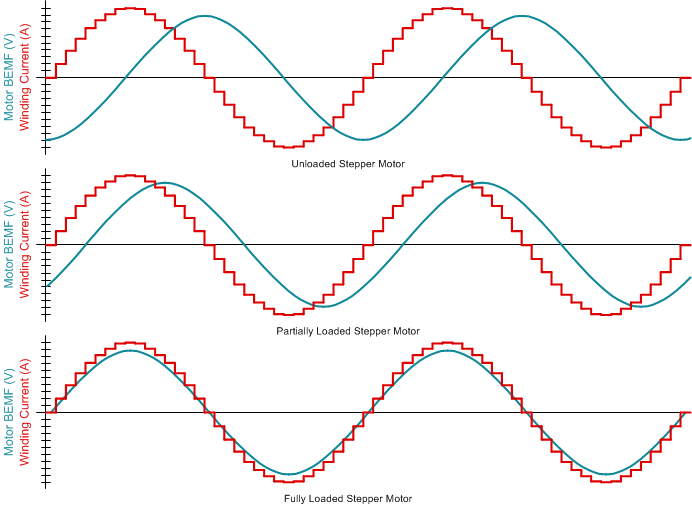

圖 7-21 通過監控電機反電動勢進行失速檢測失速檢測算法僅在器件被編程為在智能調優紋波控制衰減模式下運行時才有效。CTRL5 寄存器中的 EN_STL 位必須為“1”才能啟用失速檢測。該算法可通過監控 PWM 關斷時間來比較上升和下降象限之間的反電動勢，并生成一個由 8 位寄存器 TRQ_COUNT 表示的值。進行比較時，TRQ_COUNT 值實際上與電機電流、電機繞組電阻、環境溫度和電源電壓無關。該算法支持全步進操作模式。
對于輕載電機，TRQ_COUNT 將為非零值。當電機接近失速狀態時，TRQ_COUNT 將接近零并可用于檢測失速狀態。如果任何時候 TRQ_COUNT 降至低于失速閾值（由 8 位 STALL_TH 寄存器表示），器件將檢測到失速情況，并且 STALL、STL 和 FAULT 位在 SPI 寄存器中被鎖存為高電平。要指明 nFAULT 引腳上的失速檢測故障，CTRL5 寄存器中的 STL_REP 位必須為“1”。如果 STL_REP 位為“1”，當檢測到失速時，nFAULT 引腳將被驅動為低電平。在失速狀態下，電機軸不會旋轉。當失速狀態消失后，電機又開始旋轉。當已通過 CLR_FLT 位或 nSLEEP 復位脈沖發出清除故障命令后，nFAULT 線路將被釋放并且故障寄存器將被清除。
系統會根據最近的四個電氣半個周期計算 TRQ_CNT 的平均值。一旦計算出來，其在 100ns 內在 SPI 寄存器中更新。最近的 TRQ_CNT 更新之后，它會將值保留在 SPI 寄存器中，用于下一個電氣半個周期，此后，TRQ_CNT 將更新為新值。電氣半個周期的持續時間取決于微步進和步進頻率。最多時，需要兩個電氣循環來檢測失速。
失速閾值可以通過兩種方式設置 – 用戶可以寫入 STALL_TH 位，或者讓算法通過失速學習過程自行了解失速閾值。失速學習過程要求 CTRL5 寄存器中的 STL_LRN 位為“1”，并且電機會刻意失速一段時間，以使算法學習理想的失速閾值。該過程需要 16 個電周期，并且在成功學習結束時，會使用適當?shù)氖匍撝滴粊砑虞d STALL_TH 寄存器。此外，STL_LRN_OK 位在成功學習結束后會變?yōu)楦唠娖健＝ㄗh用戶使用失速學習過程設置失速閾值，以進行正確檢測失速檢測。一種速度下的失速閾值可能不適用于另一種速度 - 因此，建議在電機速度發生變化時重新了解失速閾值。
