7.4.4 nSLEEP 復位脈沖
除了 SPI 寄存器中的 CLR_FLT 位，鎖存故障還可通過快速 nSLEEP 脈沖清除。該脈沖寬度必須大于 18μs 且短于 35μs 。如果 nSLEEP 在 35μs 至 75μs 的時間內保持低電平，則會清除故障，但器件有可能會關斷，也有可能不關斷，如時序圖中所示（請參閱圖 7-22）。該復位脈沖會復位所有 SPI 故障，但不影響電荷泵或其他功能塊的狀態。

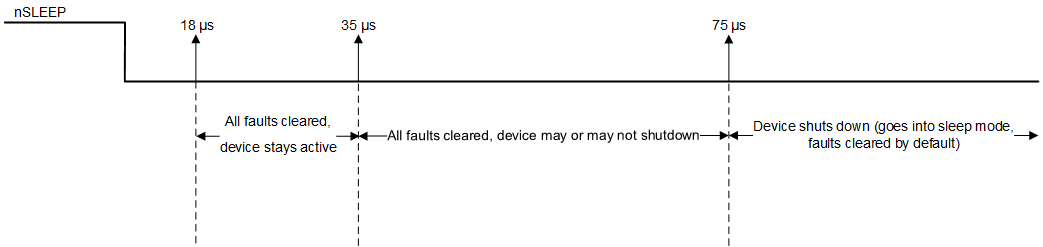

圖 7-22 nSLEEP 復位脈沖
