6.3.6 JESD204B 接口
ADC12DJ3200QML-SP 使用 JESD204B 高速串行接口，可在數據轉換器中將數據從 ADC 傳輸?shù)浇邮者壿嬈骷?。ADC12DJ3200QML-SP 串行通道能夠以高達 12.8 Gbps 的速率運行，略高于 JESD204B 最大通道速率。最多可使用 16 個通道，從而降低與速度受限邏輯器件連接時的通道速率。圖 1-1 顯示了 JESD204B 接口協議的簡化框圖。

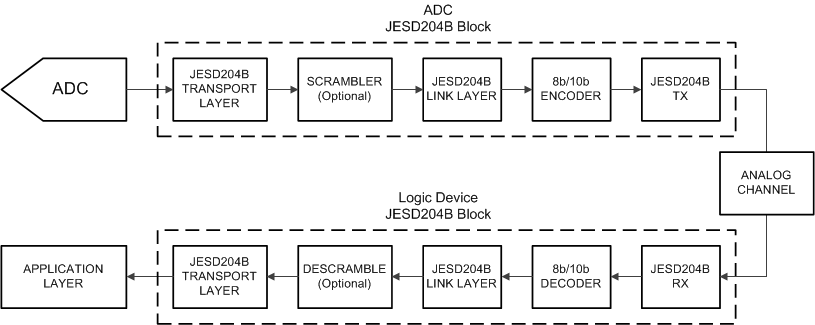

圖 6-19 簡化的 JESD204B 接口圖JESD204B 接口中使用的各種信號和相關 ADC12DJ3200QML-SP 引腳名稱在表 6-15 中進行了簡要總結以供參考。
表 6-15 JESD204B 信號總結
| 信號名稱 | ADC12DJ3200QML-SP 引腳名稱 | 說明 |
|---|---|---|
| 數據 | DA0+...DA7+、DA0–...DA7–、DB0+...DB7+、DB0–...DB7– | 8b、10b 編碼后的高速串行化數據 |
| SYNC | SYNCSE、TMSTP+、TMSTP– | 鏈路初始化信號（握手），切換為低電平以啟動代碼組同步 (CGS) 過程 |
| 器件時鐘 | CLK+、CLK- | ADC 采樣時鐘，也用于為數字邏輯和輸出串行器計時。 |
| SYSREF | SYSREF+、SYSREF– | 用于確定性復位每個 JESD204B 器件中的內部本地多幀計數器的系統定時基準 |
