6.4.3.2 雙 DDC 和冗余數據模式
在雙通道模式下運行時，可以使用 DIG_BIND_A 或 DIG_BIND_B 將來自一個通道的數據路由到兩個數字下變頻器塊（請參閱數字通道綁定寄存器）。此特性可實現從單個 ADC 通道對兩個單獨的捕獲頻帶進行降頻轉換。在此模式下，可以通過設置 PD_ACH 或 PD_BCH（請參閱器件配置寄存器）將第二個 ADC 斷電。
此外，通過將數據從一個 ADC 通道路由到兩個 JESD204B 鏈路，DIG_BIND_A 或 DIG_BIND_B 可用于為單獨的數字處理器提供冗余數據。冗余數據模式可用于除單通道模式之外的所有 JMODE 模式。圖 6-21 演示了雙 DDC 模式和冗余數據模式，其中 ADC 通道 A 的數據路由到兩個 DDC，然后傳輸?shù)絾蝹€(gè)處理器或兩個處理器（用于冗余）。

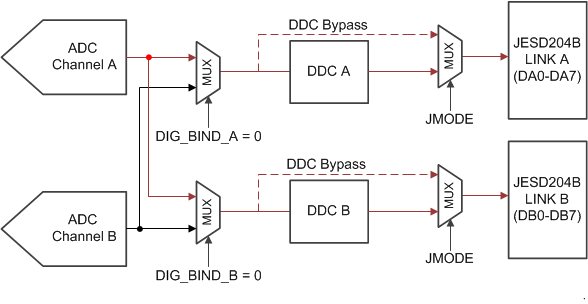

圖 6-21 通道 A 的雙 DDC 模式或冗余數據模式
