7.2.3 應用曲線
可以在多種不同的工作模式下使用 ADC12DJ3200QML-SP，以適應多種應用。節 5詳細介紹了單音和雙音性能。噪聲功率比 (NPR) 是一種性能指標，通常用于量化寬帶多通道接收器的性能。這些系統接收到大量不相關的密集信號。對這些不相關信號求和會形成一個看起來像正態（高斯）分布式噪聲源的信號，而 NPR 會嘗試量化此類型信號的性能。NPR 測量陷波頻帶中的噪聲功率與等幅頻帶中的信號功率之比。圖 7-2示出了雙通道模式下的 NPR 測量示例。輸入信號范圍從 100MHz 到 1.5GHz，陷波為 45MHz 寬，中心頻率為 839.7MHz。掃描輸入電源以找到最佳 RMS 噪聲負載，即 NPR 處于最大值時的輸入功率。在最佳輸入功率負載時發生的峰值 NPR 成為具有正常分布式輸入信號的寬帶多通道接收器所需的工作點。雙通道模式的輸入功率掃描如圖 7-3 所示，其中顯示了在相對于 ADC 峰值（飽和）輸入功率的 –12.6dB 的最佳負載下，發生的 45.2dB 的峰值 NPR。此峰值 NPR 大致相當于 8.8 位 ADC 的性能，因此有效位數 (ENOB) 為 8.8 位。圖 7-4 和圖 7-5 示出了單通道模式下的示例測量。信號發生器輸出限制為 1.5GHz，以實現足夠的輸出功率，使單通道模式測量中的 ADC 輸入飽和。NPR 計算可補償受限的信號帶寬。

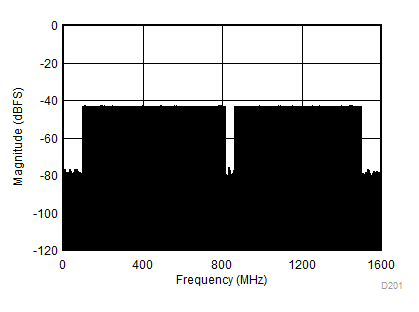

| JMODE 3，fS = 3200MSPS，信號頻帶為 100MHz 到 1500MHz，陷波中心頻率 = 839.7MHz，陷波帶寬 = 45MHz |

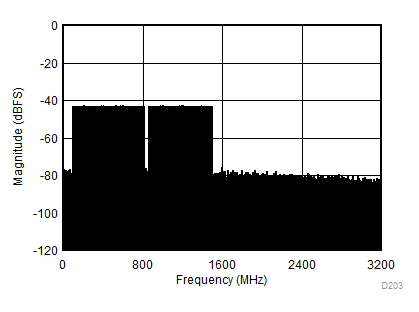

| JMODE 1，fS = 6400MSPS，信號頻帶為 100MHz 到 1500MHz，陷波中心頻率 = 839.7MHz，陷波帶寬 = 45MHz |

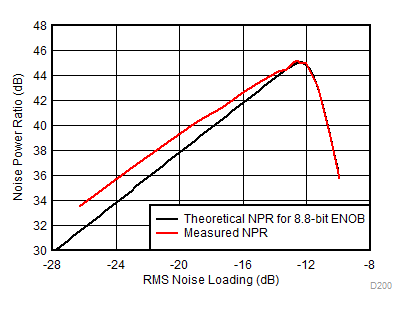

| JMODE 3，fS = 3200MSPS，信號頻帶為 100MHz 到 1500MHz，陷波中心頻率 = 839.7MHz，陷波帶寬 = 45MHz，峰值 NPR = 45.2dB（噪聲負載為 -12.6dB 時） |

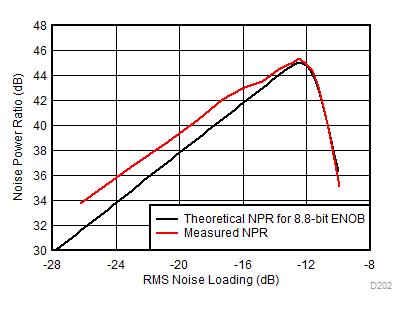

| JMODE 1，fS = 6400MSPS，信號頻帶為 100MHz 到 1500MHz，陷波中心頻率 = 839.7MHz，陷波帶寬 = 45MHz，峰值 NPR = 45.4dB（噪聲負載為 -12.4dB 時） |
