6.3.4.3.2 自動 SYSREF 校準
ADC12DJ3200QML-SP 具有自動 SYSREF 校準功能，可更好地滿足與千兆采樣數據轉換器的 SYSREF 采集相關的通常具有挑戰性的建立時間和保持時間要求。自動 SYSREF 校準使用 t AD 調整特性來移動器件時鐘，以最大限度地增加 SYSREF 建立時間和保持時間，或根據 SYSREF 上升沿對齊采樣實例。
在開始自動 SYSREF 校準之前，ADC12DJ3200QML-SP 必須應用適當的器件時鐘并對其進行編程以確保正常運行。當準備好啟動自動 SYSREF 校準時，必須施加連續的 SYSREF 信號。使用自動 SYSREF 校準時，SYSREF 必須是連續（周期性）信號。使用 SRC_CFG 寄存器配置自動 SYSREF 校準后，通過在 SYSREF 校準使能寄存器中將 SRC_EN 設置為高電平來開始校準過程。將 SRC_EN 設置為高電平后，ADC12DJ3200QML-SP 會搜索最優的 tAD 調整設置，直到器件時鐘下降沿在內部與 SYSREF 上升沿對齊。可以監控 SYSREF 校準狀態寄存器中的 TAD_DONE，以確保 SYSREF 校準已完成。通過將器件時鐘下降沿與 SYSREF 上升沿對齊，自動 SYSREF 校準可最大限度地增加相對于器件時鐘的內部 SYSREF 建立時間和保持時間，并根據 SYSREF 上升沿設置采樣瞬間。自動 SYSREF 校準完成后，可以執行啟動過程的其余部分以完成系統啟動。
對于多器件同步，必須在所有器件上匹配 SYSREF 上升沿時序，因此必須匹配從通用 SYSREF 源到每個 ADC12DJ3200QML-SP 的布線長度。每個器件上 SYSREF 上升沿之間的任何偏差都會導致器件之間的采樣實例產生額外誤差，但從系統啟動到每個器件啟動之間仍然必須實現可重復的確定性延遲。只要在 JESD2048 接收器中選擇適當的彈性緩沖器釋放點，無需其他設計要求即可實現多器件同步。

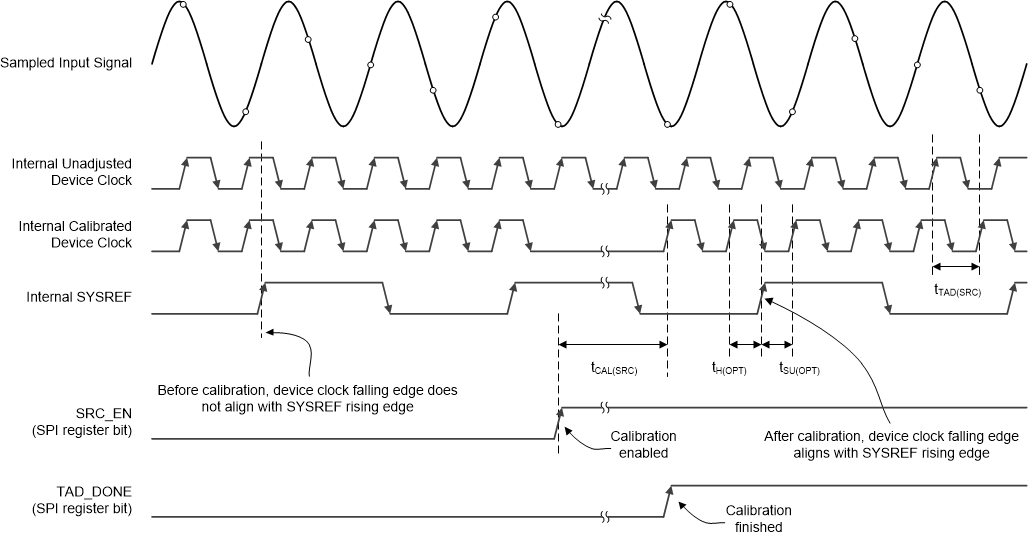

圖 6-4 展示了 SYSREF 校準過程的時序圖。優化的建立時間和保持時間分別顯示為 tSU(OPT) 和 tH(OPT)。器件時鐘和 SYSREF 在此圖中稱為內部 時鐘，因為在器件內部是與內部信號的相位對齊，而不是與器件時鐘或 SYSREF 的外部（施加的）相位對齊。
圖 6-4 SYSREF 校準時序圖完成后，可以從 SYSREF 校準狀態寄存器中的 SRC_TAD 讀取通過自動 SYSREF 校準確定的 tAD 調整設置。校準后，系統繼續使用校準后的 tAD 調整設置運行，直到系統斷電。但是如果需要，用戶可以禁用 SYSREF 校準并根據系統需求微調 tAD 調整設置。或者，可在每個系統的最優 tAD 調整設置的乘積測試（或定期重校準）時使用自動 SYSREF 校準。可在系統啟動時將此值存儲并寫入 TAD 寄存器（TAD_INV、TAD_COARSE 和 TAD_FINE）。
當 ADC 校準正在運行時（前臺或后臺），請勿運行 SYSREF 校準。如果后臺校準是所需的用例，請在使用 SYSREF 校準時禁用后臺校準，然后在 TAD_DONE 變為高電平后重新啟用后臺校準。使用 SYSREF 校準時，時鐘控制寄存器 0 中的 SYSREF_SEL 必須設置為 0。
SYSREF 校準使用非反相 (TAD_INV = 0) 和反相時鐘極性 (TAD_INV = 1) 搜索 TAD_COARSE 延遲，以最大限度地降低所需的 TAD_COARSE 設置，從而最大限度地減小時鐘路徑上的損耗以減少孔徑抖動 (tAJ)。
