6.3.5.2 抽取濾波器
抽取濾波器經過精心設計，可提供 2、4、8 或 16 倍的可編程總體抽取。所有濾波器輸出都具有 15 位分辨率。2 倍抽取率濾波器具有實數輸出，而 4 倍抽取率、8 倍抽取率和 16 倍抽取率濾波器具有復數輸出。表 6-10 列出了每種抽取模式的有效輸出采樣率、可用信號帶寬、輸出格式和阻帶衰減。由于 I/Q 數據和復數信號的性質，復數輸出模式的可用帶寬是等效實數抽取模式的兩倍。這種更高的帶寬會導致 2 倍抽取實數模式和 4 倍抽取復數模式具有大致相同的有用輸出帶寬。
| 抽取設置 | ?(DEVCLK) | 輸出格式 | |||
|---|---|---|---|---|---|
| 輸出速率 (MSPS) | 最大混疊保護信號帶寬 (MHz) | 阻帶衰減 | 通帶紋波 | ||
| 無抽取 | ?(DEVCLK) | ?(DEVCLK) / 2 | — | < ±0.001dB | 實數信號，12 位數據 |
| 2 倍抽取率 | ?(DEVCLK) / 2 | 0.4 × ?(DEVCLK) / 2 | > 89dB | < ±0.001dB | 實數信號，15 位數據 |
| 4 倍抽取率 (D4_AP87 = 0) | ?(DEVCLK) / 4 | 0.8 × ?(DEVCLK) / 4 | > 90dB | < ±0.001dB | 復數信號，15 位數據 |
| 4 倍抽取率 (D4_AP87 = 1) | ?(DEVCLK) / 4 | 0.875 × ?(DEVCLK) / 4 | > 66dB | < ±0.005dB | 復數信號，15 位數據 |
| 8 倍抽取率 | ?(DEVCLK) / 8 | 0.8 × ?(DEVCLK) / 8 | > 90dB | < ±0.001dB | 復數信號，15 位數據 |
| 16 倍抽取率 | ?(DEVCLK) / 16 | 0.8 × ?(DEVCLK) / 16 | > 90dB | < ±0.001dB | 復數信號，15 位數據 |

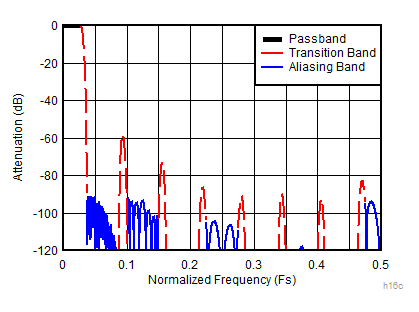

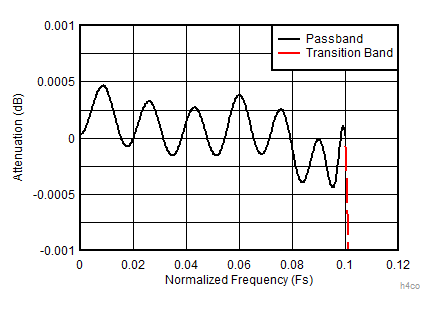

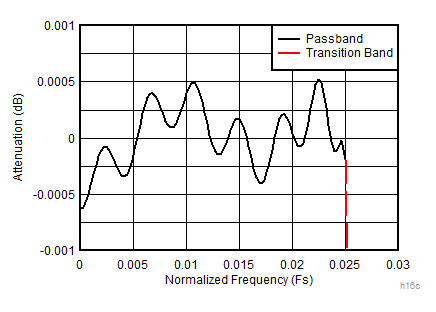

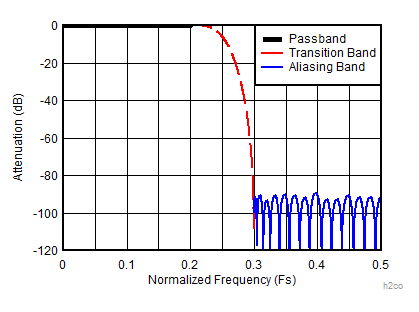

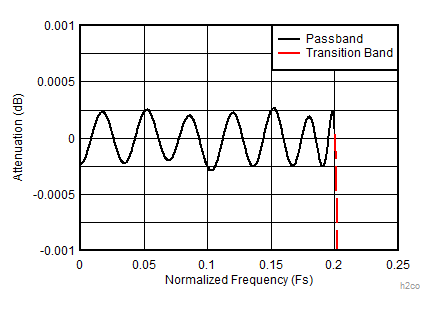

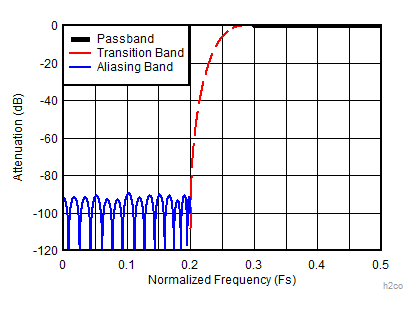

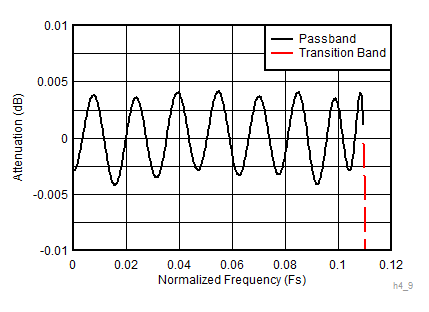

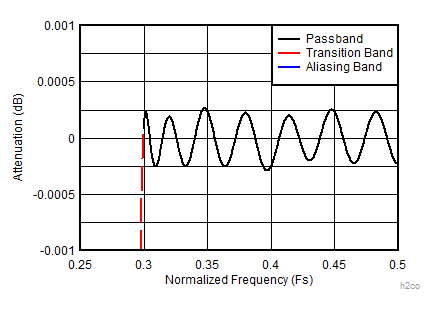

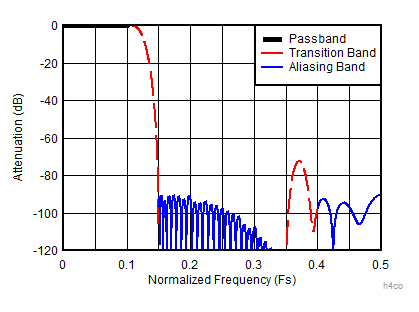

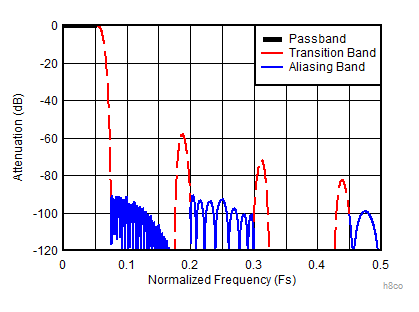

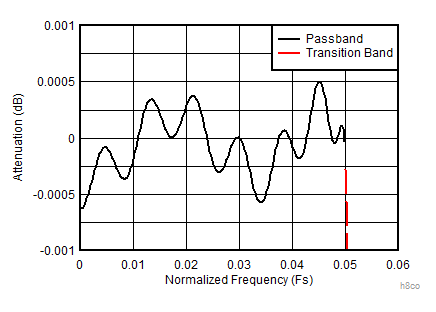

圖 6-7 至圖 6-18 提供了復合抽取濾波器響應。通帶部分（黑色跡線）示出了響應的混疊保護區域。過渡帶（紅色跡線）顯示了響應的轉換區域，或混疊到轉換區域中的區域，該轉換區域不受混疊保護，因此所需信號不得處于該頻帶內。混疊帶（藍色跡線）顯示了在抽取后混疊回通帶的衰減，這些衰減足夠低，可防止在通帶中出現不需要的信號。使用模擬輸入濾波來實現混疊頻帶的進一步衰減，或防止諧波、交錯雜散或其他有害雜散信號在抽取濾波器之前折疊到所需的信號頻帶中。
為了實現最高效率，一組高速濾波器塊與用于每個抽取設置的特定塊一起實現，以實現圖 6-7 至圖 6-18 中所示的復合響應。表 6-11 描述了用于每個抽取設置的濾波器塊組合，表 6-12 列出了每個濾波器塊的系數詳細信息和抽取因子。系數是對稱的，中心抽頭用粗體文本表示。
| 抽取設置 | 使用的濾波器塊 |
|---|---|
| 2 | CS80 |
| 4 (D4_AP87 = 0) | CS45、CS80 |
| 4 (D4_AP87 = 1) | CS45、CS87 |
| 8 | CS20、CS40、CS80 |
| 16 | CS10、CS20、CS40、CS80 |
| 濾波器系數集（濾波器的抽取因子） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CS10 (2) | CS20 (2) | CS40 (2) | CS45 (2) | CS80 (2) | CS87 (2) | ||||||
| -65 | -65 | 109 | 109 | -327 | -327 | 56 | 56 | -37 | -37 | -15 | -15 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 577 | 577 | -837 | -837 | 2231 | 2231 | -401 | -401 | 118 | 118 | 23 | 23 |
| 1024 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 4824 | 4824 | -8881 | -8881 | 1596 | 1596 | -291 | -291 | -40 | -40 | ||
| 8192 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| 39742 | 39742 | -4979 | -4979 | 612 | 612 | 64 | 64 | ||||
| 65536 | 0 | 0 | 0 | 0 | 0 | 0 | |||||
| 20113 | 20113 | -1159 | -1159 | -97 | -97 | ||||||
| 32768 | 0 | 0 | 0 | 0 | |||||||
| 2031 | 2031 | 142 | 142 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| -3356 | -3356 | -201 | -201 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| 5308 | 5308 | 279 | 279 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| -8140 | -8140 | -380 | -380 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| 12284 | 12284 | 513 | 513 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| -18628 | -18628 | -690 | -690 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| 29455 | 29455 | 939 | 939 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| -53191 | -53191 | -1313 | -1313 | ||||||||
| 0 | 0 | 0 | 0 | ||||||||
| 166059 | 166059 | 1956 | 1956 | ||||||||
| 262144 | 0 | 0 | |||||||||
| -3398 | -3398 | ||||||||||
| 0 | 0 | ||||||||||
| 10404 | 10404 | ||||||||||
| 16384 | |||||||||||
