ADC12DJ3200QML-SP 的模擬輸入端配有內部緩沖器,可支持高輸入帶寬并能將采樣電容器干擾噪聲與輸入電路隔離。模擬輸入必須采用差分驅動,因為單端信號運行會導致性能下降。支持模擬輸入的交流耦合和直流耦合。模擬輸入專為 0V 的輸入共模電壓 (VCMI) 而設計,采用單端 50Ω 電阻器將該電壓在內部端接至每個輸入引腳上的接地處(GND)。直流耦合輸入信號的共模電壓必須滿足建議運行條件表中 VCMI 器件輸入共模要求。0V 輸入共模電壓簡化了分離式全差分放大器以及各種變壓器和平衡-非平衡變壓器的接口。ADC12DJ3200QML-SP 有一項內部模擬輸入保護功能,在超出范圍輸入條件下能保護 ADC 輸入;請參閱模擬輸入保護部分。圖 6-2 示出了簡化的模擬輸入模型。

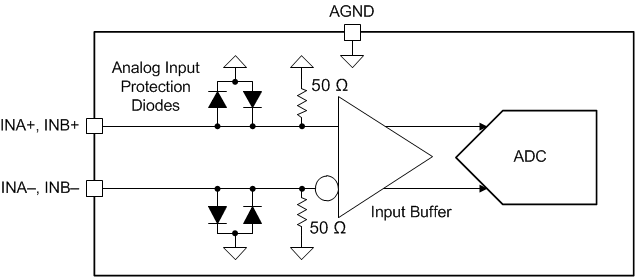

圖 6-2 ADC12DJ3200QML-SP 模擬輸入內部端接和保護圖使用單通道模式和雙通道模式時,模擬輸入帶寬的下降非常小。在單通道模式下,強烈建議使用 INA± 作為 ADC 的輸入,因為 ADC 性能針對 INA± 進行了優化。然而,可以使用模擬輸入(INA+ 和 INA– 或者 INB+ 和 INB–)。除非使用了定制修整例程來優化每個器件中 INB± 的性能,否則使用 INB± 會導致性能下降??梢允褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="GUID-3E713FAD-E11C-4430-A6D7-ADD7F4853246.html#SLVSDR27824">輸入多路復用器控制寄存器中的 SINGLE_INPUT 來選擇所需的輸入。
強烈建議在單通道模式下將 INA± 用作 ADC 的輸入,以優化性能。
