3 說明
ADC12DJ3200QML-SP 是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。在雙通道模式下，ADC12DJ3200QML-SP 的采樣率高達 3200MSPS。在單通道模式下，器件的采樣率高達 6400MSPS。通道數（雙通道模式）和奎斯特帶寬（單通道模式）的可編程交換功能可用于開發靈活的硬件，以滿足高通道數或?qū)捤矔r(shí)信號帶寬應用的需求。7GHz 的全功率輸入帶寬 (–3dB)，可用頻率在雙通道和單通道模式下均超過 –3dB，可對頻率捷變系統的 L、S、C 和 X 帶進行直接射頻采樣。
ADC12DJ3200QML-SP 采用具有多達 16 個串行通道和符合子類 1 標準的高速 JESD204B 輸出接口，可實現確定性延遲和多器件同步。串行輸出通道最高支持 12.8Gbps，并且可進行配置，對位速率和通道數進行權衡。無噪聲孔徑延遲 (tAD) 調節和 SYSREF 窗口等創新的同步特性，簡化了合成孔徑雷達 (SAR) 和相控陣 MIMO 通信的系統設計。采用雙通道模式的可選數字下變頻器 (DDC) 可以降低接口速率（實數和復數抽取模式），支持?jǐn)?shù)字化信號混合（僅復數抽取模式）。

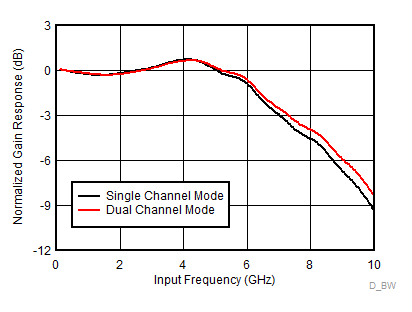

ADC12DJ3200QML-SP 測量的輸入帶寬
