7.3.24.5 MOSFET VDS 過流保護 (VDS_OCP)
該器件具有可調節的 VDS 電壓監視器，可檢測外部功率 MOSFET 上的過流或短路情況。通過監視外部 MOSFET RDS(on) 上的 VDS 壓降來檢測 MOSFET 過流事件。高側 VDS 監視器在 PVDD 和 SHx 引腳之間進行測量，低側 VDS 監視器在 SHx 和 LSS 引腳之間進行測量。如果外部 MOSFET 兩端的電壓超過 SEL_VDS_LVL 設置的閾值的時間大于 tDS_DG 抗尖峰脈沖時間，則會識別到 VDS_OCP 事件。檢測到 VDS 過流事件后，所有柵極驅動器輸出都被驅動為低電平以禁用外部 MOSFET，并且 nFAULT 引腳被驅動為低電平。可以通過將 DIS_VDS_FLT 配置為 1b 來禁用 VDS_OCP。
發生 VDS_OCP 事件時，可以使用 VDS_FLT_MODE 位將器件配置為鎖存故障狀態或重試模式。當 VDS_FLT_MODE = 0b 時，在清除 VDS_OCP 條件并通過 CLR_FLT 位發出清除故障命令后，將恢復正常運行。當 VDS_FLT_MODE = 1b 時，在清除 VDS_OCP 條件并且經過了 tLCK_RETRY 時長后，將恢復正常運行。

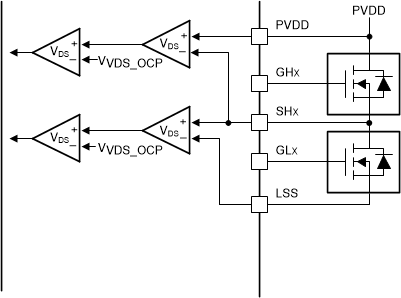

圖 7-49 MCF8329A VDS 監視器
