7.3.6.6 智能調優紋波控制

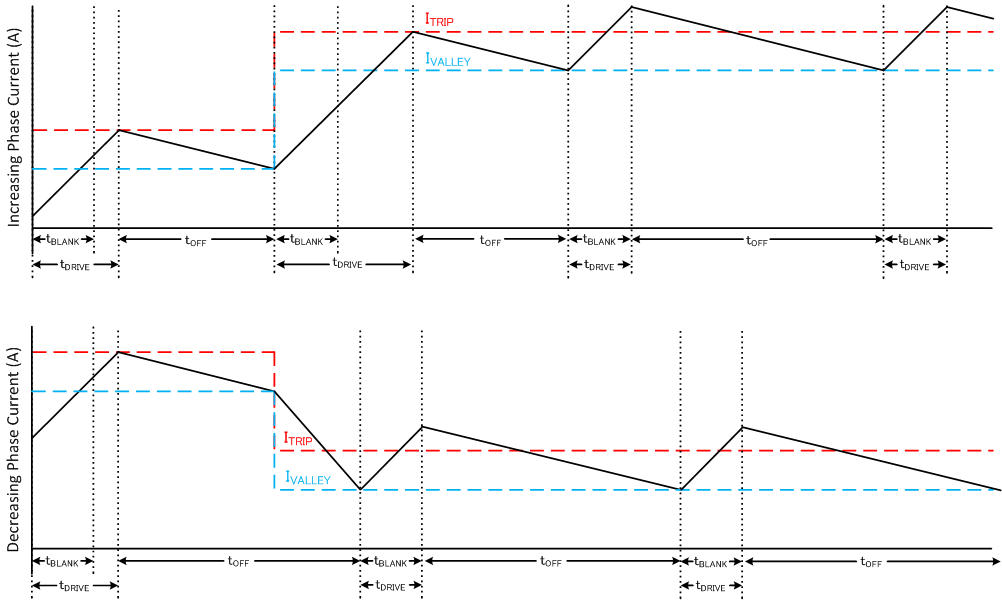

圖 7-13 智能調優紋波控制衰減模式智能調優紋波控制通過設置 ITRIP 電平以及 IVALLEY 電平來進行操作。當電流電平達到 ITRIP 時，驅動器將進入慢速衰減，直到達到 IVALLEY，而不是直到 tOFF 時間結束。慢速衰減的工作原理類似于慢速/慢速衰減，其中兩個低側 MOSFET 都導通，允許電流再循環。在此模式下，tOFF 根據電流電平和運行參數而變化。
通過 RC_RIPPLE[1:0] 位對該衰減模式下的紋波電流進行編程。紋波電流取決于特定微步進級別的 ITRIP。
表 7-8 電流紋波設置
| RC_RIPPLE | 特定微步進級別下的電流紋波 |
|---|---|
| 00b | 19mA + ITRIP 的 1% |
| 01b | 19mA + ITRIP 的 2% |
| 10b | 19mA + ITRIP 的 4% |
| 11b | 19mA + ITRIP 的 6% |
該紋波控制方法可以更嚴格地調節電流電平，從而提高電機效率和系統性能。智能調優紋波控制適用于能夠承受可變關斷時間調節方案的系統，以通過電流調節實現低電流紋波。選擇可確保 PWM 頻率高于可聞范圍的盡可能低的紋波電流設置。
