7.4.4 nSLEEP 復位脈沖
除了 SPI 寄存器中的 CLR_FLT 位，鎖存故障還可通過 nSLEEP 復位脈沖清除。該脈沖的寬度必須在 20μs 至 40μs 之間。如果 nSLEEP 在 40μs 至 120μs 的時間內保持低電平，則會清除故障，但器件有可能會關斷，也有可能不關斷，如時序圖中所示（請參閱圖 7-22）。該復位脈沖會復位所有 SPI 故障，但不影響電荷泵或其他功能塊的狀態。

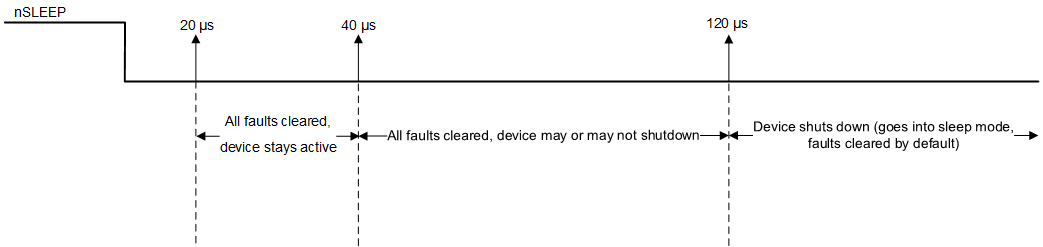

圖 7-22 nSLEEP 復位脈沖
