7.3.6.1 上升和下降電流階段均為慢速衰減

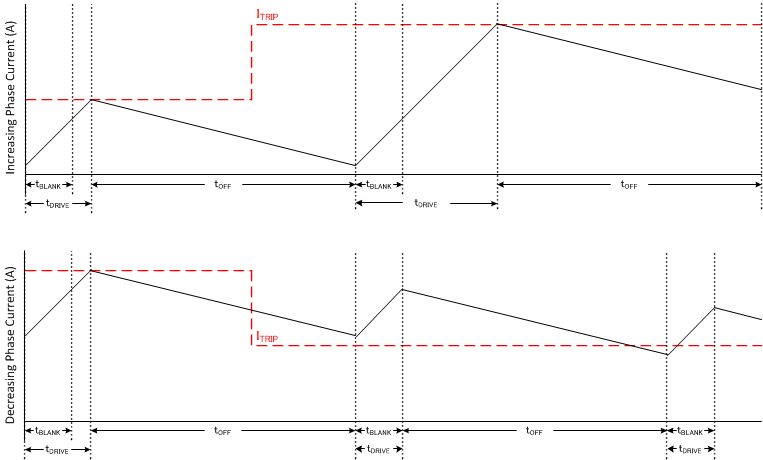

圖 7-8 慢速/慢速衰減模式在慢速衰減期間，H 橋的兩個低側 MOSFET 均處于開啟狀態，以便實現電流再循環。
在給定的 tOFF 下，慢速衰減是電流紋波最低的衰減模式。但是，在電流步進下降時，慢速衰減需要很長的時間才能穩定至新的 ITRIP 電平，因為此時的電流下降速度非常慢。如果關斷時間結束時的電流高于 ITRIP 電平，則慢速衰減將延長多個關斷時間，直到累積關斷時間結束時的電流低于 ITRIP 電平為止。
如果繞組電流保持靜態很長時間（例如當不存在 STEP 輸入時）或步進速度非常慢，則慢速衰減可能無法正確調節電流，因為電機繞組上的反電動勢將會很小或不存在。電機電流上升速度會非常快，可能需要很長的關斷時間才能調節電流。在某些情況下，這可能導致無法進行電流調節。在這種情況下，建議使用激進衰減模式。
