7.3.10 線性穩壓器
DVDD 器件中集成了一個線性穩壓器。DVDD 穩壓器可用于提供 VREF 基準電壓。DVDD 最大可提供 2mA 的負載。為確保正常運行，請使用陶瓷電容器將 DVDD 引腳旁路至 GND。
DVDD 輸出的標稱值為 5V。當 DVDD LDO 電流負載超過 2mA 時，輸出電壓會顯著下降。

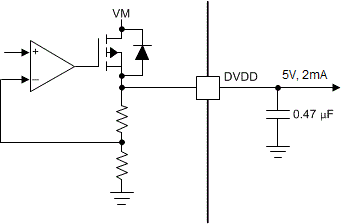

圖 7-15 線性穩壓器方框圖如果邏輯電平輸入須一直連接高電平，則宜將輸入連接到 DVDD 引腳而不是外部穩壓器。此方法可在未應用 VM 引腳或處于休眠模式時省電：DVDD 穩壓器被禁用，電流不會流經輸入下拉電阻。作為參考，邏輯電平輸入的典型下拉電阻為 200k?。
請勿將 nSLEEP 引腳連接至 DVDD，否則器件將無法退出睡眠模式。
