7.3.5 電流調節
流經電機繞組的電流由一個 PWM 電流調節電路進行調節。當 H 橋被啟用時，通過繞組的電流以一定的速率上升，該速率取決于直流電壓、繞組電感和存在的反電動勢大小。當電流達到電流調節閾值時，電橋?qū)⑦M入衰減模式以減小電流，該模式的持續時間取決于 TOFF 寄存器設置和所選衰減模式。關斷時間結束后，將重新啟用電橋，開始另一個 PWM 循環。

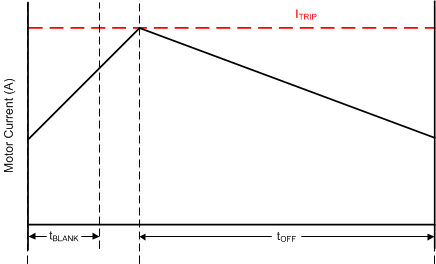

圖 7-5 電流斬波波形PWM 調節電流由比較器設置，該比較器監測與低側功率 MOSFET 并聯的電流檢測 MOSFET 兩端的電壓。電流檢測 MOSFET 通過基準電流進行偏置，該基準電流是電流模式正弦加權 DAC 的輸出，其滿量程基準電流通過 VREF 引腳的電壓進行設置。此外，TRQ_DAC 寄存器還可以進一步調節基準電流。
使用Equation3計算滿量程調節電流。
Equation1.
TRQ_DAC 通過 SPI 寄存器進行調整。表 7-6列出了不同輸入的當前標量值。
表 7-6 扭矩 DAC 設置
| TRQ_DAC | 電流標量 (TRQ) |
|---|---|
| 0000b | 100% |
| 0001b | 93.75% |
| 0010b | 87.5% |
| 0011b | 81.25% |
| 0100b | 75% |
| 0101b | 68.75% |
| 0110b | 62.5 |
| 0111b | 56.25% |
| 1000b | 50% |
| 1001b | 43.75% |
| 1010b | 37.5% |
| 1011b | 31.25% |
| 1100b | 25% |
| 1101b | 18.75% |
| 1110b | 12.5% |
| 1111b | 6.25% |
