7.3.6.3 用于上升電流的慢速衰減，用于下降電流的快速衰減

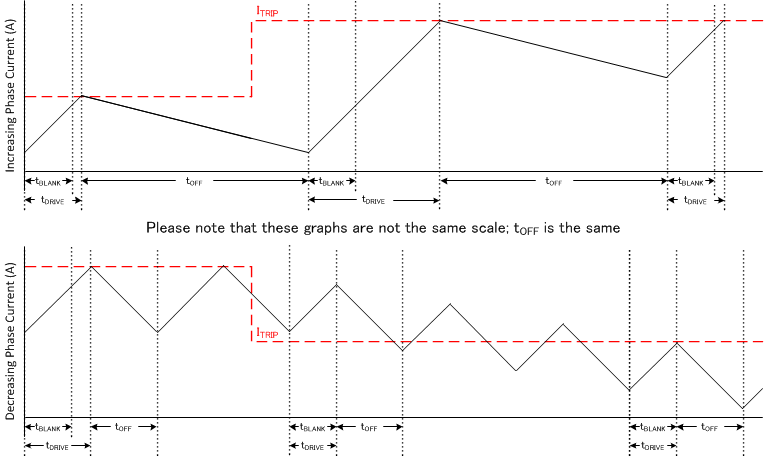

圖 7-10 慢速/快速衰減模式在快速衰減期間，H 橋的極性會發生逆轉。當電流接近零時，H 橋將關閉，以防止電流反向流動。在此模式下，快速衰減僅在下降電流期間發生。慢速衰減用于上升電流的情況。
在給定的 tOFF 下，快速衰減是電流紋波最高的衰減模式。電流步進下降的過渡時間要比慢速衰減短得多，因為其電流下降速度比后者快很多。
