4.3 浪涌
本例將介紹針對電機啟動期間因浪涌電流（如圖 3-2 所示）而漏掉的紋波可以采取的權變措施。
- 調整 T_MECH_FLT 寄存器以便更準確地匹配系統響應時間（如圖 3-3 所示）。這種情況下的代價是在穩態性能期間會犧牲一定的精度。
- 在浪涌時間內使用電流調節還有助于算法更準確地跟蹤紋波。
- 如果使用內部速度或電壓調節功能，請啟用軟啟動和軟停止 (EN_SS = 1b)。
- 如果使用 DRV8214，請對控制器進行編程，以便在 DRV8214 中需要加載/卸載時動態更改 CS_GAIN_SEL。更多有關 CS_GAIN_SEL 功能的詳細信息，請參閱數據表。
- 在相同的工作條件和設置下，器件每次都會漏掉相同數量的紋波。如圖 4-6、圖 4-7、圖 4-8 和圖 4-9 所示，在每次啟動期間，器件會漏掉 4 個波紋。只需從目標紋波計數中減去漏掉的漏紋波即可輕松解決該問題。對控制單元進行編程以偏移四個紋波能夠提高位置跟蹤精度進行。
圖 4-6 浪涌 1
圖 4-8 浪涌 3
圖 4-7 浪涌 2

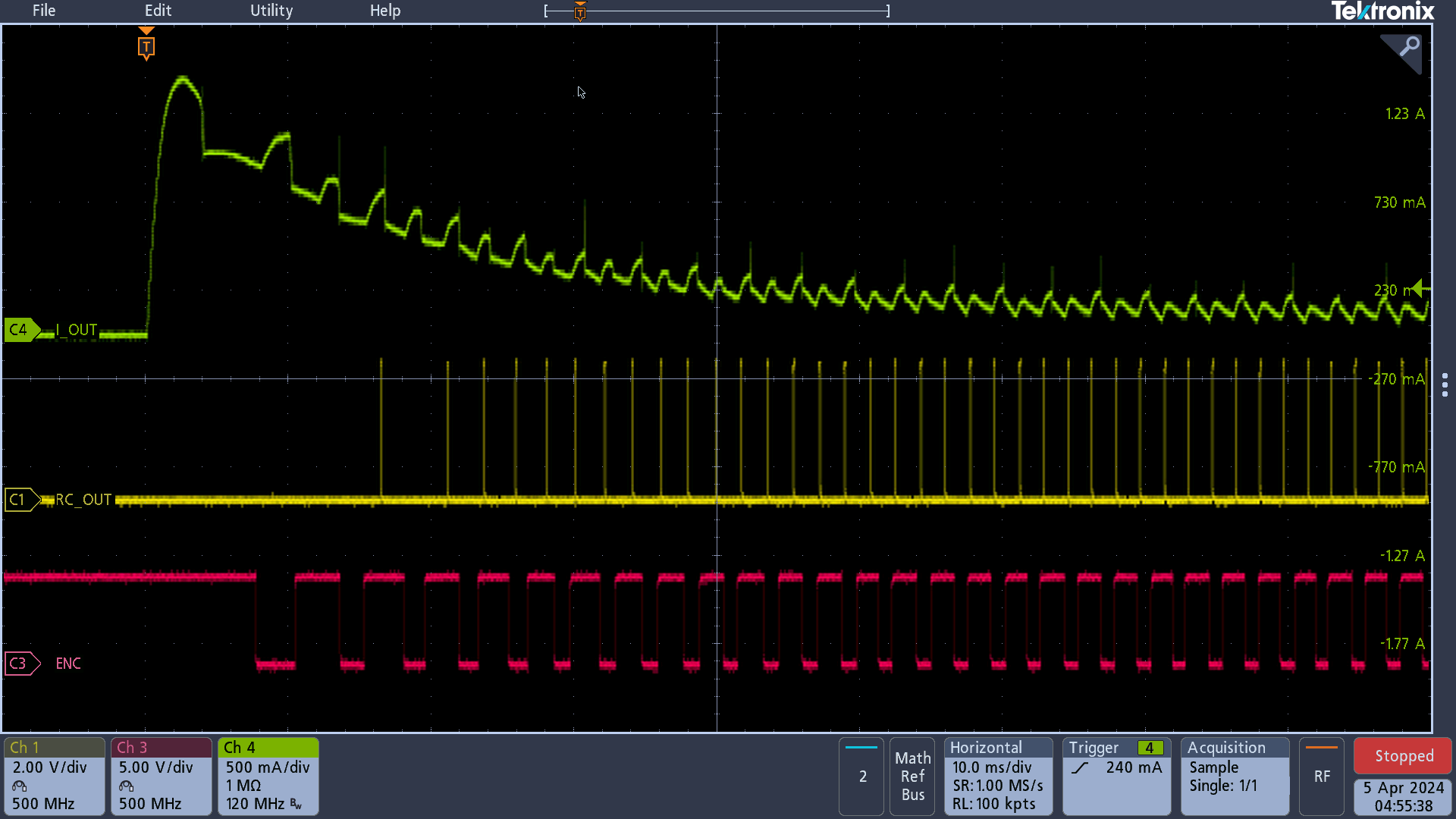

圖 4-9 浪涌 4
