5.2 回流焊
對 QFN 和 SON 元件進行回流焊時沒有特殊要求。與所有 SMT 元件一樣，在所有新電路板設計中檢查曲線非常重要。此外，如果電路板上有多個封裝，則必須在電路板上的不同位置檢查曲線。元件溫度可能因周圍元件、器件在電路板上的位置和封裝密度而異。
為了最大限度地提高 QFN 和 SON 的自對齊效果，建議不要超過為焊錫膏規定的最高回流焊溫度。較好的做法是使 PCB 的溫度升降不超過每秒 4°C。
回流焊曲線指南（請參閱圖 5-2）基于實際焊盤到 PCB 焊盤焊點位置的溫度。由于用于監測溫度的系統熱電偶的位置，焊點處的實際溫度通常與回流焊/返工系統中的溫度設置不同。
具體的生產回流焊和返工系統因制造商和型號而異。因此，必須在實際焊點位置使用熱電偶建立特定于系統的曲線。
TI 已根據 JEDEC J-STD-020 針對三種回流焊操作對 QFN 和 SON 進行了測試和鑒定。這允許在 PCB 的每側進行一次回流焊操作（假設使用雙面 PCB），并在必要時進行一次返工操作。
TI 建議使用焊膏制造商提供的溫度曲線，以在對熱最敏感的元件的 MSL 指南范圍內優化助焊劑活性。有關 MSL 分級的更多詳細信息，請參閱 J-STD-033。
圖 5-1 回流焊時的封裝自對齊

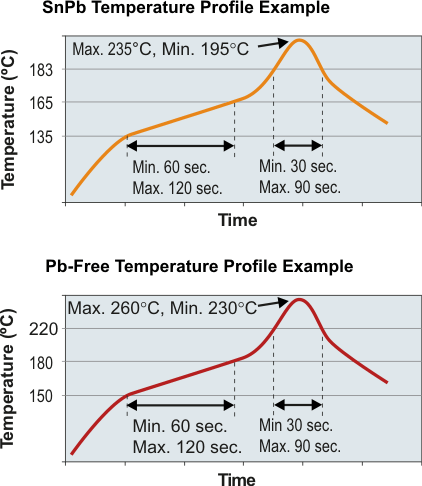

圖 5-2 QFN 和 SON 鉛和無鉛示例回流焊曲線
