3.2 焊盤設計
IPC-7351 是開發 PCB 焊盤圖案的業界通用指南之一。由于 QFN 和 SON 是新的封裝類型，因此本應用報告可用作指南。在設計最佳 PCB 焊盤圖案時，應同時參考本指南和 IPC-7351。

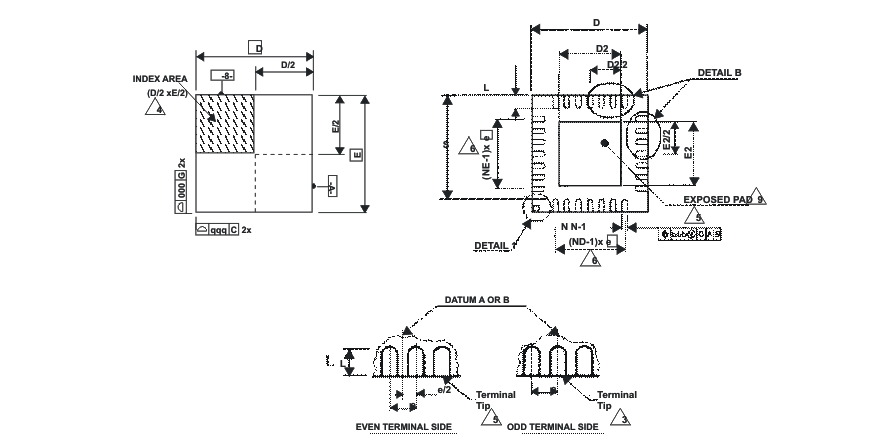

圖 3-1 顯示了設計匹配的基板焊盤圖案所需的各種 QFN 和 SON 尺寸。由于大多數封裝是正方形的，尺寸 D = E，并且兩個封裝的引線沿 E 方向，因此側視圖尺寸（D、S、D2 和 L）用于確定主板 PCB 或基板上的焊盤長度。圖 3-2 顯示了待確定的主板 PCB 或基板焊盤圖案尺寸。表 3-1 提供了這些尺寸的說明。
圖 3-1 QFN 和 SON 外形尺寸
圖 3-2 PCB 焊盤圖案| 符號 | 說明 |
|---|---|
| Amax | 每側焊盤寬度的外緣范圍 |
| Zmax (1) | 焊盤端子外側尺寸，通常至少比封裝主體大 0.8mm |
| Gmin (1) | 焊盤端子內側尺寸 |
| X | 引線焊盤寬度 |
| Y | 引線焊盤高度 |
| CLL | 焊盤角邊緣到相鄰焊盤內側的距離 |
| CPL | 焊盤中心到引線焊盤內邊緣的距離，其值不應小于 0.2mm |
