2.1 SMT 工藝
許多因素促成了高良率組裝過程。表 2-1 突出顯示了一些關鍵重點領域及其影響因素。
| 焊錫膏質量 | 均勻的粘度和紋理。無異物。焊錫膏必須在到期日期之前使用。必須保持適當的運輸和貯存溫度。在焊接模板上，必須防止焊錫膏失去水分。 |
| PCB 質量 | 清潔、平坦、電鍍或帶涂層的焊盤區域。連接表面必須清潔且無阻焊層殘留物。 |
| 貼裝精度 | 通常不需要嚴格的容差。只要引線指的主要部分（超過 50%）與電路板上焊錫膏覆蓋的焊盤區域接觸，QFN 和 SON 封裝就會自動居中。PCB 上的對齊標記（基準點）有助于驗證器件是否正確放置。 |
| 回流焊曲線 | 根據元件的濕敏等級 (MSL)、元件密度和所用焊錫膏的建議曲線，回流焊溫度取決于 PCB 設計、PCB 厚度和峰值回流焊溫度。必須為使用各種 QFN 和 SON 封裝的每種 PCB 類型繪制回流焊曲線。有關回流焊曲線，請參閱節 5.2中的圖 5-2。 |
| 焊料量 | 焊料量對于確保所有預期焊料連接的最佳接觸非常重要。 |

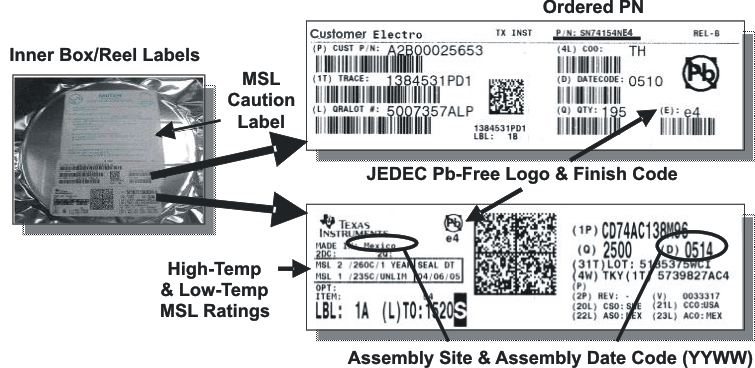

圖 2-1 帶有濕敏等級 (MSL) 的封裝材料標簽信息
