3.5 阻焊層
如節 3.1中所述，建議使用非阻焊層限定焊盤 (NSMD) 而非阻焊層限定焊盤 (SMD)，用于產生一致的焊點幾何形狀。可以在每個單獨的引線指周圍設計阻焊層，引線間距為 0.65mm 及以上。請向您的電路板制造廠核實是否存在阻焊層開口，但 NSMD 開口通常比引線指焊盤尺寸大 0.1mm 至 0.14mm。對于 0.5mm 的引線間距，建議在每側所有焊盤周圍設計間隙為 0.05mm 或更小的阻焊層，因此請咨詢您的電路板制造廠以了解容差要求。
為了最大限度地增加轉角區域中的阻焊層，有必要繞過每一行的內側轉角（請參閱圖 3-5）。這可以確保 PCB 封裝設計的轉角處有足夠的阻焊層，并防止金屬特征侵入超過 0.2mm 的空氣間隙。此外，據觀察，某些 QFN 配置利用了元件下方的外露金屬引腳 1 特性，如果該區域存在過孔，則可能會導致過孔短路。因此，TI 建議在所有 QFN 設計的引腳 1 旁邊保留布線和過孔禁止區域，以防止這種風險并在選擇不同的供應商時提供更大的靈活性（請參閱圖 3-5）。

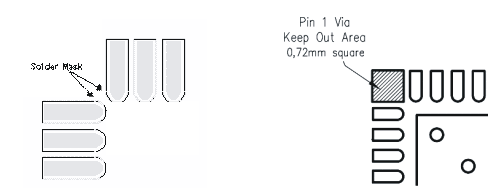

圖 3-5 PCB 阻焊層和禁止區域示例
