8.4.6.3 復制模式
在這種模式下，相同的視頻被傳送到每個接收器。FPD-Link III TX 作為 1:2 HDCP 中繼器工作。實施了第二個 HDCP 內核，以支持 HDCP 身份驗證和對獨立的支持 HDCP 的接收器的加密。相同的視頻（高達 105MHz，24 位顏色）被傳送到每個接收器。
當器件通過 strap 配置進入非分離器模式（參閱 MODE_SEL0 表）并連接到兩個獨立的解串器時，可以自動配置復制模式。
在復制模式下，雙向控制通道操作在兩個鏈路上可用。

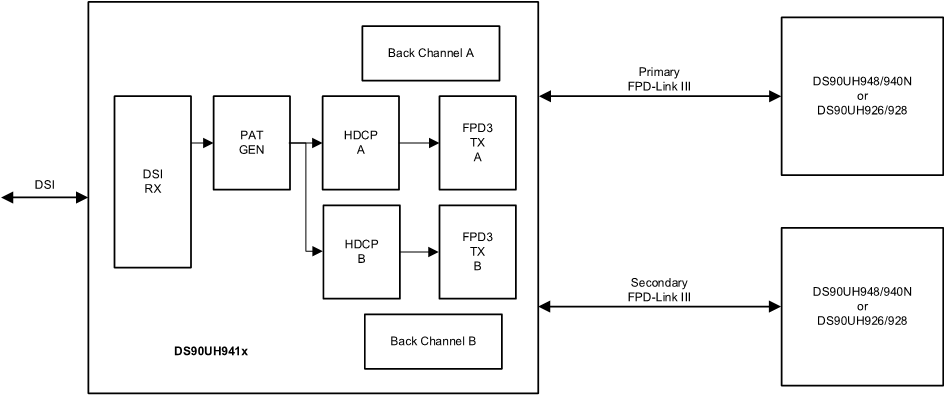

圖 8-21 復制模式
