8.3.10.3 反向通道 SPI 操作
在反向通道 SPI 操作中，解串器將從選擇 (SS)、SPI 時鐘 (SCLK) 采樣到內部振蕩器時鐘域。此外，在檢測到有效的 SPI 時鐘沿時，解串器對 SPI 數據 (MOSI) 進行采樣。SPI 數據樣本存儲在緩沖區中，以通過反向通道傳輸給串行器。解串器將反向通道幀中的 SPI 信息發送到串行器。在每個反向通道幀中，解串器發送從選擇值的指示。從選擇應該在至少一個反向通道幀周期內處于無效狀態（高電平），以確保傳播到串行器。
因為數據在單獨的反向通道幀中傳送并被緩沖，所以數據可能會以突發的形式重新生成。圖 8-5 顯示了當數據到達三個反向通道幀時重新生成 SPI 數據的示例。第一幀傳送 SS 有效指示，第二幀傳送前三個數據位，第三幀傳送附加數據位。
圖 8-5 反向通道 SPI 寫入對于反向通道 SPI 讀取，SPI 主器件必須等待往返響應，然后才能生成 SPI 時鐘的采樣邊沿。這類似于正向通道模式下的操作。請注意，每個反向通道幀最多將發送一個數據/時鐘樣本。

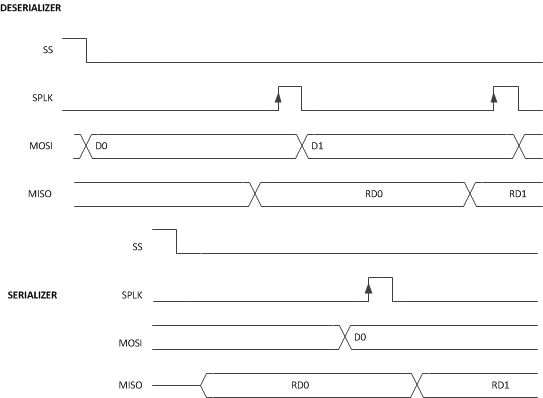

圖 8-6 反向通道 SPI 讀取對于反向通道 SPI 寫入和讀取，SPI_SS 信號應在至少一個反向通道幀周期內被取消置位。
表 8-5 SPI SS 取消置位要求
| 反向通道頻率 | 取消置位要求 |
|---|---|
| 5Mbps | 7.5μs |
| 10Mbps | 3.75μs |
| 20Mbps | 1.875μs |
