8.4.6.4.2.2 非對稱分離與 DSI VC-ID
DS90UH941AS-Q1 可以根據 DSI 虛擬通道 ID 來分割圖像。在此模式下，DSI 輸入（只能是單 DSI，不能是雙 DSI）可以包含兩幅由虛擬通道 ID 描繪的圖像。 這些虛擬通道圖像均應包括適當的垂直和水平同步脈沖以及獨立的視頻數據。建議圖像具有相同的線速率，以便合并后的圖像仍然可以具有準確的時序信息。DS90UH941AS-Q1 將根據 VC-ID 將兩幅圖像分離到單獨的 FPD-Link III 輸出上。
可以選擇對兩個圖像使用共享的 VSYNC。這兩個圖像應始終具有獨立的 HSYNC 控件。

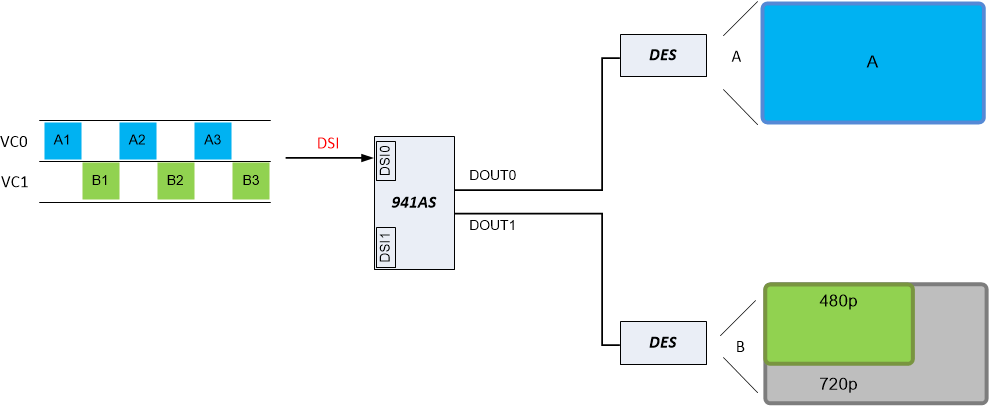

圖 8-28 VC-ID 非對稱分離VC-ID 分離將根據每個端口上接收到的 HSYNC 時序再現視頻時序。默認情況下，每個端口將從 HSYNC 上升沿延遲開始轉發。該端口將根據接收到的值重新生成 HSYNC 寬度和后沿。有兩個選項可以正確地重新生成水平同步時序。優選的選項是使用 IMG_DELAY 的默認設置，并使用 IMG_HSYNC_CTLx 寄存器對每個端口的水平同步和水平后沿周期進行寄存器覆蓋。第二個選項是允許自動生成水平同步時序，并將 IMG_DELAY 值設置為大于 3D 圖像的水平同步周期加上水平后沿周期，單位為像素。
為了保持正確的視頻時序，建議通過 DSI 以一致的數據包順序發送兩幅圖像，如下所示（使用 DSI 規范中的同步事件命名法）：
VSS_VCID0 – 垂直同步開始
VSS_VCID1 HSS_VCID0 – 垂直消隱
HSS_VCID1
HSS_VCID0
HBP_VCID0
RGB_VCID0 -- VCID0 的視頻線路
HSS_VCID1
HBP_VCID1
RGB_VCID1 -- VCID1 的視頻線路
…
在所有情況下，每條視頻線路都應作為單個數據包發送。具有虛擬通道的合成視頻流的垂直消隱與超幀實現相同，因此較小的視頻流將具有較大的垂直消隱。
