8.4.4.1 左/右 3D 格式支持
DS90UH941AS-Q1 支持接收雙圖像視頻輸入，其中雙圖像作為端到端（左/右圖像）提供，與 HDMI 1.4b 規范中規定的端到端 3D 格式一致。DS90UH941AS-Q1 可通過編程方式將左/右格式的視頻合并為具有交替像素的單個圖像。生成的圖像的行數量相同且大小相同，但像素經過重新排序。該圖像可由 DS90UH941AS-Q1 分離，然后發送到兩個獨立的解串器（使用分離器模式），也可以發送給下游 DS90UH948-Q1 以便在解串器處分離為兩個圖像。
正確工作的要求如下：
- 圖像必須具有相同的視頻格式（行、像素、消隱間隔）
- 使用的像素時鐘必須是發送單圖像所需頻率的兩倍
- 水平消隱分量（前沿、同步周期、后沿）必須是單圖像所需的像素數量的兩倍
- 垂直消隱周期應與單圖像所需的數量相同
- 合并圖像的最大行大小為 8192 像素（24 位）
設置 BRIDGE_CFG2 寄存器（寄存器 0x56[7]）中的 LEFT_RIGHT_3D 寄存器位來啟用左/右輸入模式。軟件還必須設置 2D 圖像行大小 IMG_LINE_SIZE（寄存器 0x32 和 0x33）以及 IMG_DELAY 控制（寄存器 0x34 和 0x35）。IMG_DELAY 用于適當地延遲圖像的再生，通常應設置為一個較小的值（例如，12 個時鐘）。IMG_LINE_SIZE 的默認設置基于默認的 720p60 時序（60fps 時為 1280 x 720），行大小為 1280。注意，如果啟用了分離器模式，則可以為每個端口單獨設置 IMG_DELAY。
可在 VIDEO_3D_STS 寄存器（寄存器 0x58）中監視左/右視頻處理狀態。
可以在 DS90UH941AS-Q1 或下游解串器（例如 DS90UH948-Q1）分離圖像。圖 8-15 和圖 8-16 中顯示了分離示例。

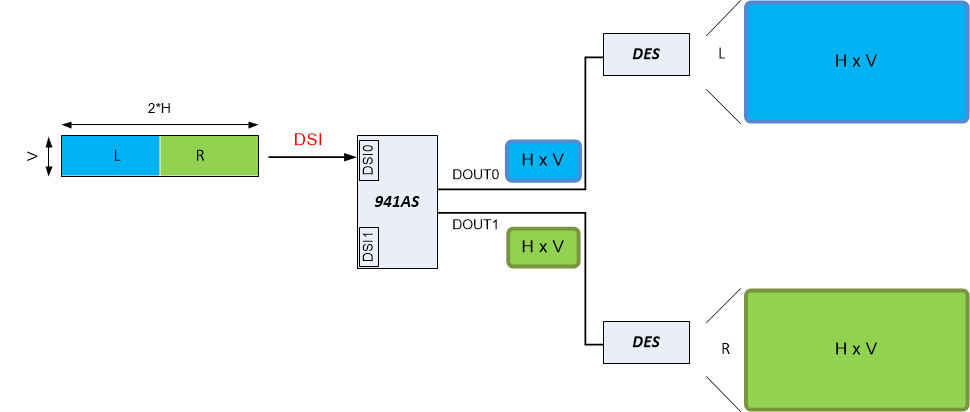

圖 8-15 在串行器分離的方法
圖 8-16 在解串器分離的方法
