11.2 布局示例
圖 11-1 PCB 布局示例源自 DS90UH941AS-Q1EVM 評估板的布局設計。在設計串行器電路板時，圖案和布局描述用于確定正確的布線。高速 FPD-Link III 布線以差分方式路由到連接器。布線埋在一個內部層中，每個相鄰層上都有一個 GND 層和電源層。掩埋布線有助于減少輻射，請勿在這些關鍵信號布線附近路由其他高速信號。無論是 STP 還是同軸電纜應用，都盡可能保持 100? 的差分特性阻抗和 50Ω 的單端特性阻抗布線。對于同軸電纜板的布局，100Ω 耦合布線應與靠近連接器的 DOUT 端接一起使用。
圖 11-1 顯示了靠近 DOUT± 引腳的高速 FPD-Link III 布線。交流耦合電容器和共模扼流圈緊密放置在一起，以使阻抗不連續性盡可能緊密地組合在一起。

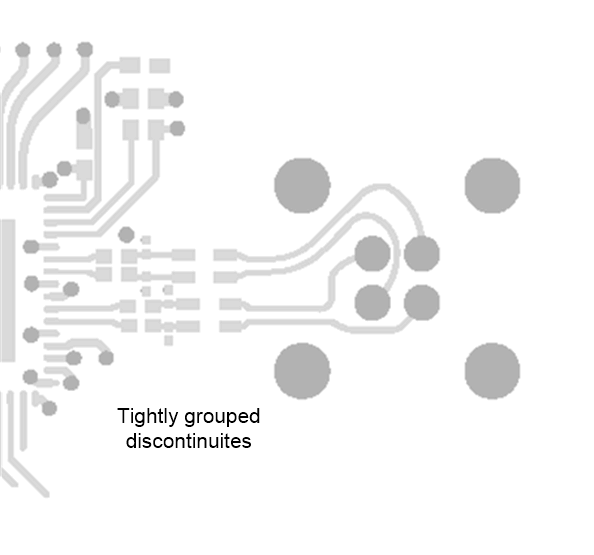

圖 11-1 DS90UH941AS-Q1 串行器示例布局
