8.4.5 獨立 2:2 模式
在獨立 2:2 模式下，DS90UH941AS-Q1 DSI 接收器接受兩個獨立的 DSI 輸入（兩個流）并輸出到兩個獨立的解串器鏈路。一個視頻流在 DSI0 上輸入，并通過 DOUT0 上的單個鏈路輸出。另一個視頻流在 DSI1 上輸入，并通過 DOUT1 上的單個鏈路輸出。在此模式下，DSI0 和 DSI1 可以分別啟用不同數量的 DSI 數據通道、不同的 DSI 時鐘頻率以及不同的視頻格式。
通過設置 BRIDGE_CTL 寄存器中的 DSI_PORT_SEL 位，可以交換 DSI 輸入以將 DSI0 映射到 DOUT1，并將 DSI1 映射到 DOUT0。

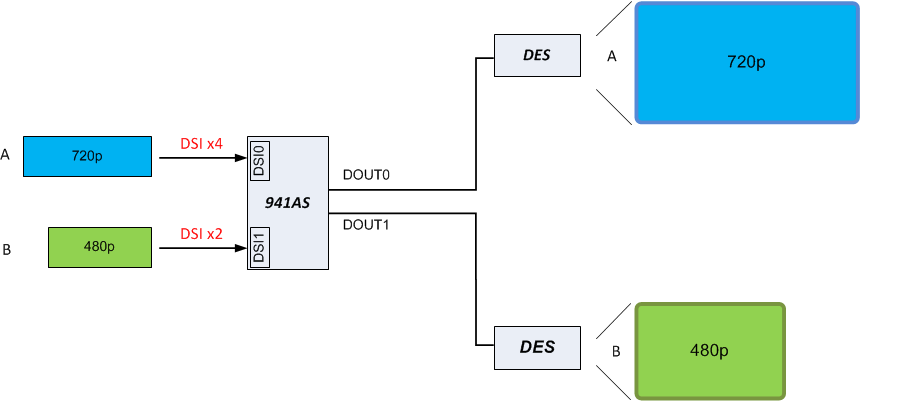

圖 8-17 具有 DSI 參考時鐘的獨立 2:2 模式在連續 DSI 參考時鐘模式下（圖 8-17）下，每個 DSI 時鐘用于確定每個 FPD-Link III 通道的時鐘速率。在外部參考時鐘模式下，每個外部時鐘用于確定每個 FPD-Link III 通道的時鐘速率。在此模式下，Port0 時鐘在 REFCLK0 引腳上，而 Port1 時鐘在 REFCLK1 引腳上，如圖 8-18 所示。
圖 8-18 具有外部參考時鐘的獨立 2:2 模式此外，在獨立 2:2 模式下運行時，器件可以使用從內部常開時鐘派生的內部參考時鐘。每個端口都可以根據來自 800MHz 內部參考的 M/N 時鐘分頻器以獨立的時序運行。
