8.4.6.4.2.1 非對稱分離與裁剪

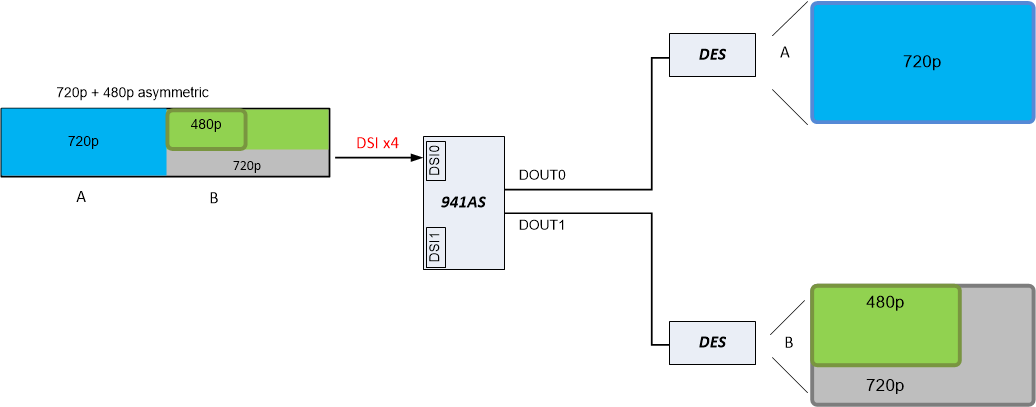

圖 8-26 展示了 DSI0（也可以是 DSI1）上的一個 DSI 非對稱視頻流輸入，并被分離成了兩個不同的視頻分辨率。
在這種模式下，單個 DSI 視頻輸入可能包含兩組具有不同格式和參數的視頻數據。輸出端的裁剪圖像尺寸減小，但保持行時序，從而導致垂直消隱更大。
圖 8-26 非對稱分離與裁剪可以通過載剪輸出圖像來完成非對稱的幀分離。輸入視頻的要求與對稱分離的要求相同。超級幀必須包含兩個相同大小的圖像。這些圖像將在水平和垂直尺寸裁剪以生成大小減小的圖像。請注意，時鐘頻率仍然是超級幀頻率的?。此外，水平和垂直消隱間隔會隨著裁剪幅度的增加而增加。
通過為每個圖像啟用圖像裁剪來處理非對稱分離的配置。對于待裁剪的每個圖像，必須對水平和垂直尺寸進行編程。
裁剪是由每個端口的 CROP_START_X/Y 和 CROP_STOP_X/Y 寄存器控制的。對于每個端口，CROP_ENABLE 是 CROP_START_X1 寄存器的第 7 位。

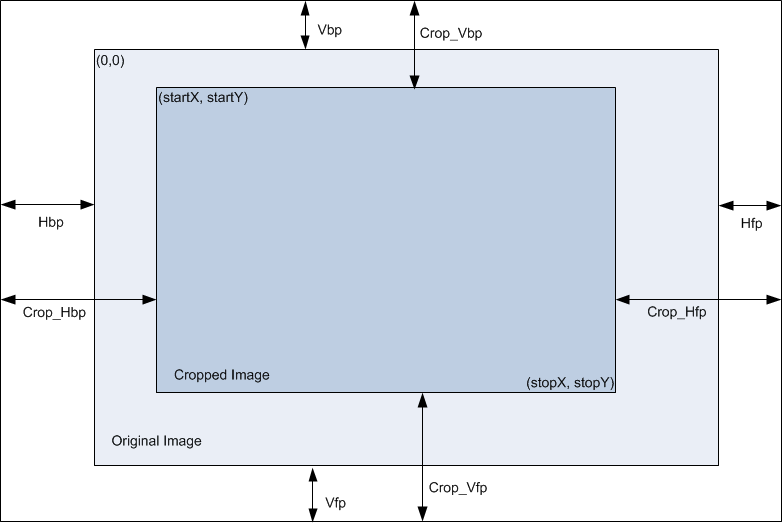

圖 8-27 裁剪示例除了裁剪選項之外，還可以修改水平同步寬度和水平后沿周期。通常，這些值是根據輸入視頻自動生成的（雙圖像中的值的?），但可以通過設置 IMG_HSYNC_CTL 寄存器來覆蓋這些值。通過設置 HSYNC_OV_EN 或 HBACK_OV_EN 控制值以及 IMG_HSYNC 和 IMG_HBACK 參數，可以單獨覆蓋水平同步周期和水平后沿。
默認情況下，非對稱分離方法以超級幀圖像的 ? 頻率生成每個結果圖像。可以選擇對每個生成的圖像使用外部提供的參考時鐘或者 DPHY 通道時鐘的 1/N 分頻版本。
