8.3.13.2 正向通道和反向通道錯誤檢查
在 BIST 模式下，串行器會停止對 DSI 輸入引腳進行采樣并切換到內部全零圖形。內部全零圖形通過擾頻器、直流平衡等，并通過串行鏈路傳輸?shù)浇獯鳌＝獯髟阪i定到串行流時，將恢復的串行流與全零進行比較，并在狀態寄存器中記錄任何錯誤。錯誤也會在解串器的 PASS 引腳上動態報告。
當串行器鎖定到反向通道串行流時，將檢查反向通道數據的 CRC 錯誤，如鏈路檢測狀態所示（寄存器位 0x0C[0] - Topic Link Label8.6.1）。CRC 錯誤記錄在解串器的 8 位寄存器中。當串行器進入 BIST 模式時，該寄存器被清除。一旦串行器進入 BIST 模式，功能模式 CRC 寄存器就開始記錄任何反向通道 CRC 錯誤。BIST 模式 CRC 錯誤寄存器僅在 BIST 模式下有效，并保留最后一次 BIST 運行的記錄，直到被清除或串行器再次進入 BIST 模式。

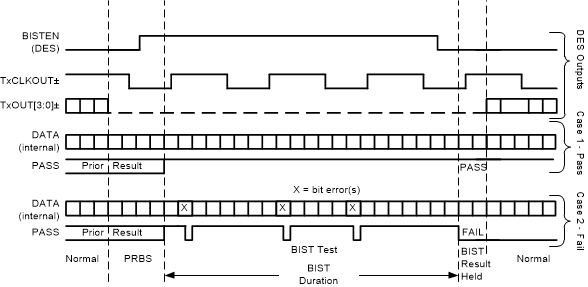

圖 8-11 與解串器信號結合的 BIST 波形
