3 通過 TDDB 測試預測隔離器壽命
時間依賴性電介質擊穿 (TDDB) 測試是一種業界通用的加速應力測試，用于確定電介質壽命與電壓間的函數關系。該測試會在器件的隔離柵上施加比典型工作電壓更高的各種應力電壓，并監測擊穿電介質所需的時間。然后，將這些電壓與時間的坐標繪制在適當?shù)膱D上，并根據這些坐標推算更低的應力電壓，從而確定適當工作電壓下的預期電介質壽命。
圖 3-1 將 TI 數字隔離器的 TDDB 圖與常用的光耦合器進行了比較，可以了解到，光耦合器的平均 TDDB 線比數字隔離器的平均 TDDB 在對數坐標中低大約 2 格（相當于 100 倍）。兩種器件的 TDDB 壽命差異巨大的主要原因在于，它們所用絕緣材料的介電強度差異很大（請參閱表 1-1）。請注意，在給定的應力電壓下，光耦合器的壽命因樣片不同而有很大差別，而數字隔離器各個樣片的壽命是一致的。

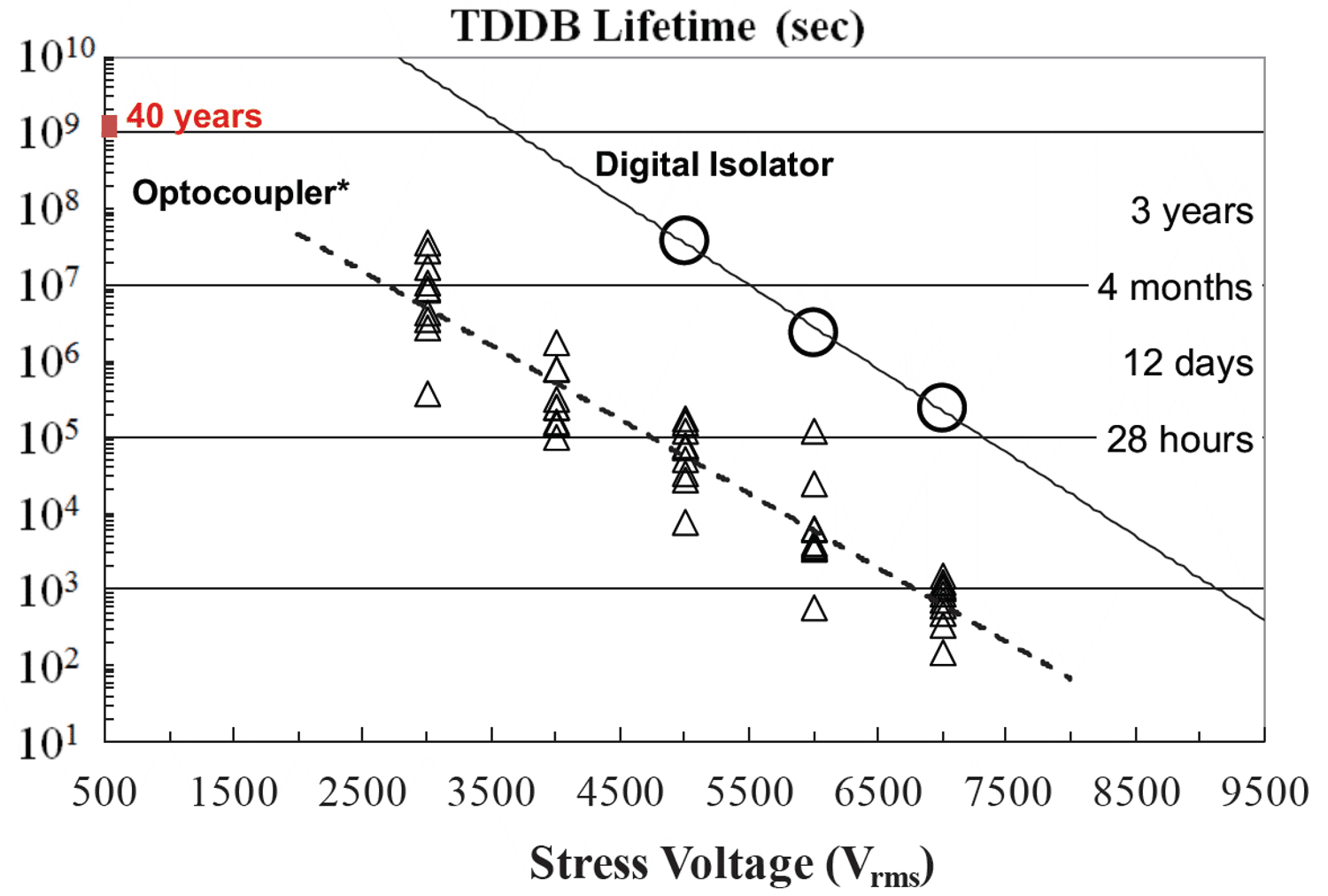

圖 3-1 光電耦合器與 TI 數字隔離器的 TDDB 壽命
