6.3.18.1 主動消磁的實際運用

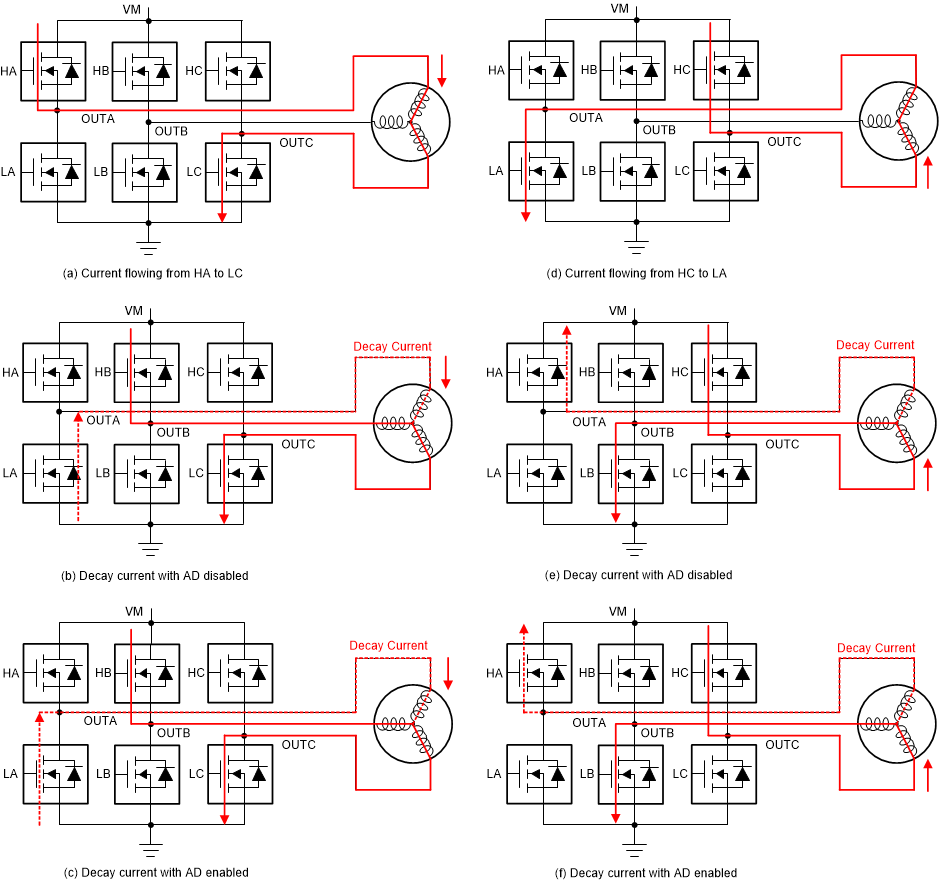

圖 6-37 展示了在 BLDC 電機換向期間主動消磁的運行情況。如圖 6-37 (a) 所示，電流在一個換向狀態下從 HA 流向 LC。在如圖 6-37 (b) 所示的換向轉換期間，HB FET 導通（而 HA FET 關斷），OUTA 中的換向電流（由電機電感引起）流經 LA 的體二極管。這會導致更高的二極管損耗，具體取決于換向電流。可通過為換向時間開啟 LA FET 減少該換向損耗，如圖 6-37 (c) 所示。
類似地，高側 FET 的主動消磁操作在圖 6-37 (d)、(e) 和 (f) 中實現。

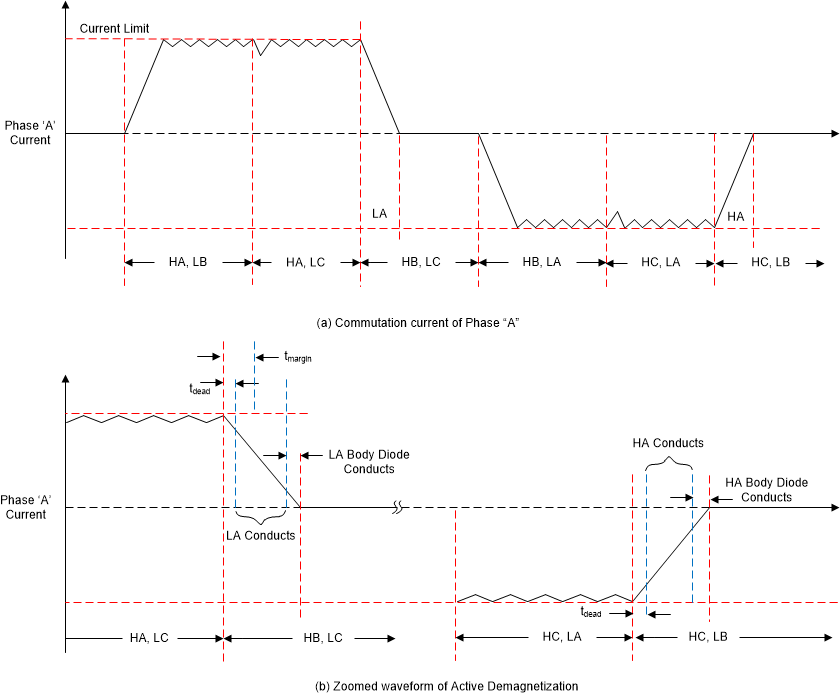

圖 6-37 BLDC 電機換向中的主動消磁圖 6-38 (a) 展示了在采用梯形換向的主動消磁情況下的 BLDC 電機相電流波形。該圖顯示了在單個換向周期中各種開關的運行情況。
圖 6-38 (b) 展示了換向周期的放大波形。
圖 6-38 主動消磁的電流波形
