6.3.18 主動消磁
MCT8316A-Q1 具有智能整流特性（主動消磁），可通過減少二極管導通損耗來降低器件中的功率損耗。啟用此特性后，只要該器件檢測到二極管導通，它就會自動導通相應的 MOSFET。可以通過配置 EN_ASR 來啟用此特性。
注： EN_ASR 需要設置為 1b 才能啟用主動消磁。
MCT8316A-Q1 器件包括一個高側 (AD_HS) 和低側 (AD_LS) 比較器，用于檢測每個半橋上器件中的負電流。AD_HS 比較器將檢測 FET 輸出與電源電壓 (VM) 閾值進行比較，而 AD_LS 比較器與接地 (0V) 閾值進行比較。根據從 OUTx 流向 VM 或從 PGND 流向 OUTx 的電流，AD_HS 或 AD_LS 比較器跳變。這些比較器輸出為主動消磁特性的運行提供基準點。

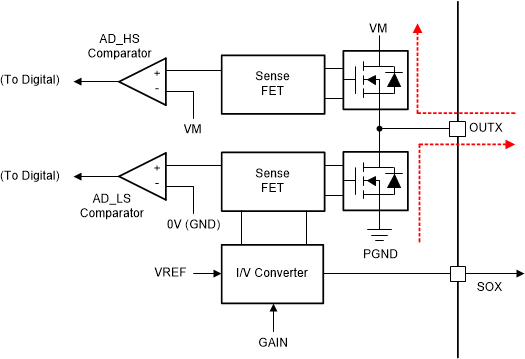

圖 6-36 主動消磁運行
