6.3.10.3 反向驅動
當 ISD_EN 和 RVS_DR_EN 都設置為 1b 并且 ISD 確定電機旋轉方向與命令方向相反時，MCT8316A-Q1 使用反向驅動功能來改變電機的旋轉方向。反向驅動包括在相反的方向與電機速度同步，對電機進行反向減速至越過零速，改變方向，以及在正向（或命令的方向）在開環中加速，直到器件在正向轉變?yōu)殚]環（請參閱圖 6-19）。對于開閉環切換閾值 (OPN_CL_HANDOFF_THR)、開環加速率（OL_ACC_A1、OL_ACC_A2）和開環電流限制 (OL_ILIMIT)，MCT8316A-Q1 在反向和正向均使用相同的參數值。

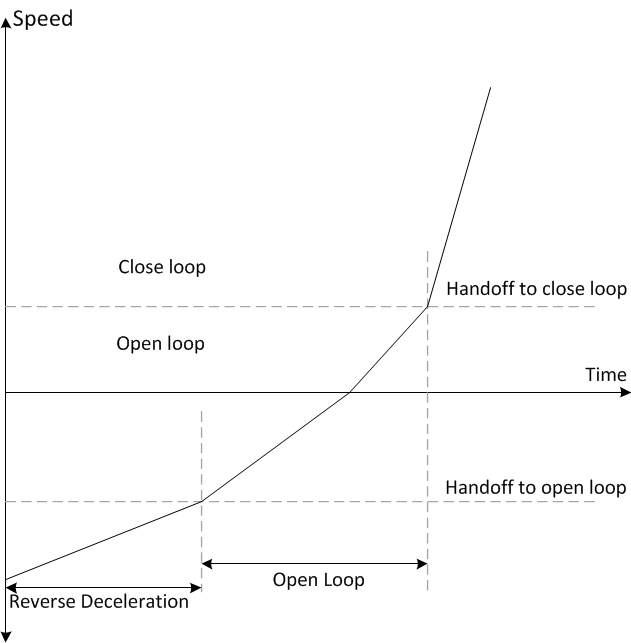

圖 6-19 反向驅動功能
