7.2.1.4 設置 BEMF 閾值
可以根據滑行期間的電機相電壓波形來計算 MCT8316A 中用于換向瞬間檢測的 BEMF_THRESHOLD1 和 BEMF_THRESHOLD2 值。例如，請考慮圖 7-6 所示的滑行期間 BLDC 電機的三相電壓波形。滑行期間的電機相電壓是電機反電動勢。

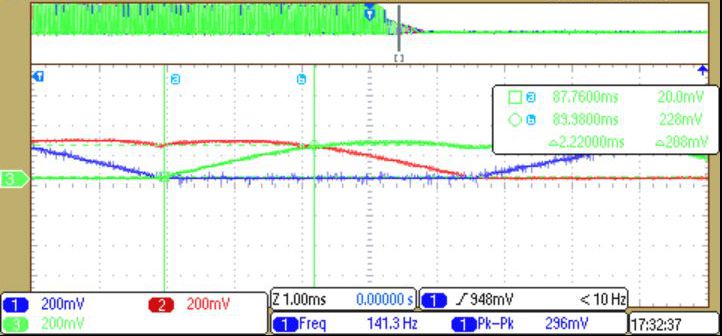

圖 7-6 滑行期間的電機相電壓在圖 7-6 中，一個浮動相電壓間隔由通道 3 上的垂直標記表示。通道 3 上的 Vpeak（反電動勢峰峰值）為 208mV，Tc（換向間隔）為 2.22ms，由通道 3 上的水平和垂直標記表示。Vpeak 和 Tc 的數字等效計數值計算方法如下所示。
在 MCT8316A 中，3V 模擬輸入對應 4095 次計數（12 位），相電壓在 ADC 輸入之前按比例縮小為原來的十分之一；因此，208mV 的 Vpeak 對應于 20.8mV 的 ADC 輸入，這相應地等于 29 次 ADC 計數。假設 PWM 開關頻率為 25kHz，則每 40μs 可獲得一個反電動勢樣本。因此，在 2.22ms 的時間間隔內，總共集成了 55 個反電動勢樣本。因此，計算得出的 BEMF_THRESHOLD1 或 BEMF_THRESHOLD2 值為 (?) * (29/2) * (55/2) = 199。因此，在該示例中，BEMF_THRESHOLD1 和 BEMF_THRESHOLD2 被設置為 8h（對應于 200，這是最接近于 199 的值），以便在快速啟動期間使用反電動勢積分方法進行換向瞬間檢測。測量 Vpeak 和 Tc 值以計算 BEMF_THRESHOLD1 和 BEMF_THRESHOLD2 值的確切速度并不重要（只要數字計數有足夠的分辨率即可），因為乘積 (Vpeak * Tc) 對于給定的 BLDC 電機在很大程度上是一個常數。
