6.3.20.2 FG 開環和鎖定行為
在閉環運行期間，驅動速度（FG 輸出頻率）與實際電機轉速同步。然而，在開環操作期間，FG 可能不會反映實際電機速度。在電機鎖定情況下，FG 輸出驅動為高電平。
MCT8316A-Q1 提供了三個用于在開環期間控制 FG 輸出的選項，如圖 6-45 所示。可以通過 FG_SEL 來配置如何選擇這些選項。
如果 FG_SEL 被設置為以下值，則會產生下列行為：
- 00b：當處于開環時，FG 輸出基于驅動頻率。
- 01b：當處于開環時，FG 輸出將被驅動為高電平。
- 10b：FG 輸出將反映上電、睡眠/待機后第一個電機啟動周期開環運行期間的驅動頻率；在后續啟動周期的開環運行期間，FG 將保持高電平。

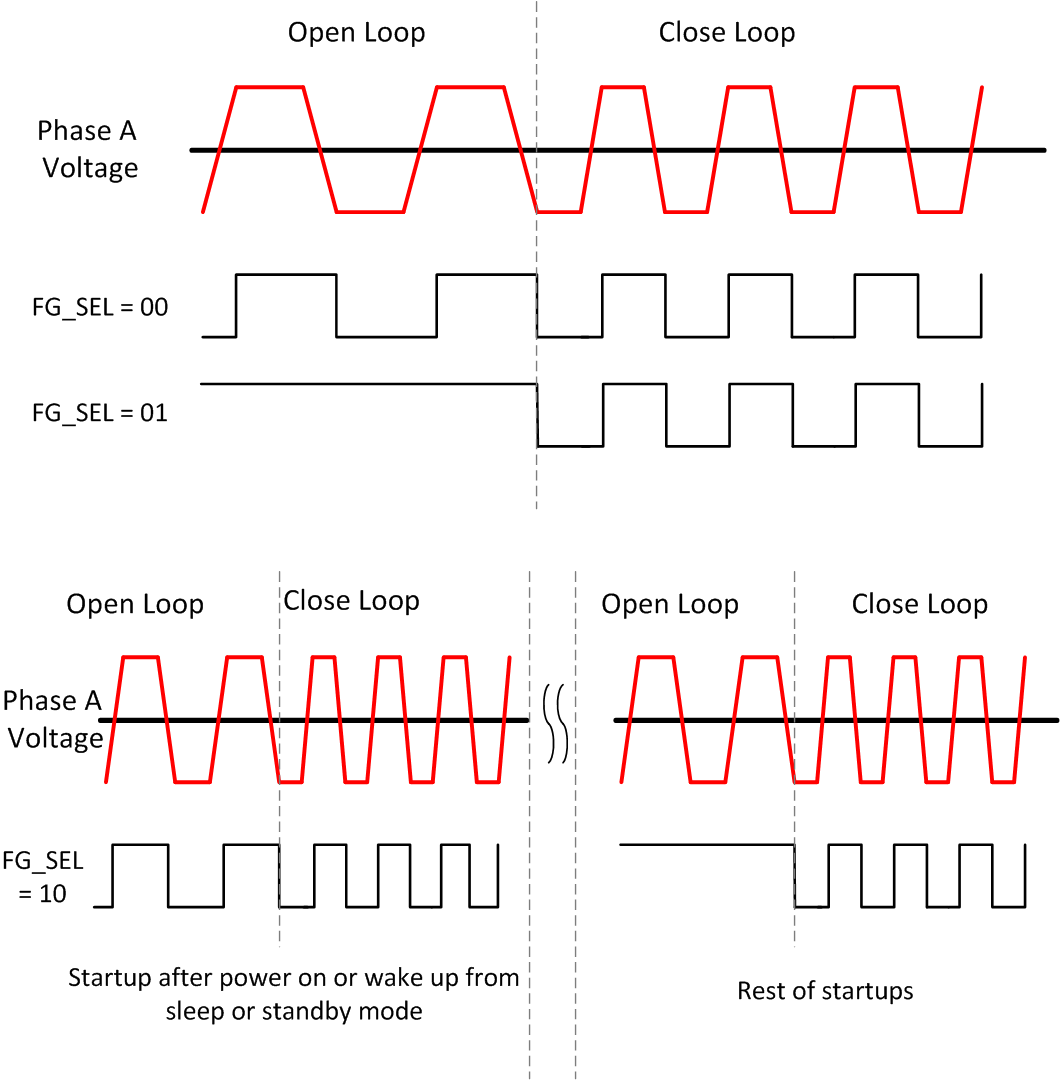

圖 6-45 開環期間的 FG 行為
