6.3.11.3 超前角控制
為了實現最佳效率，通常需要控制電機的驅動狀態，使電機相電流與電機 BEMF 電壓保持一致。MCT8316A-Q1 提供了通過調整超前角來提前或延遲換相點相電壓的選項。可以調整超前角以獲得最佳效率。這可以通過在恒定速度和負載條件下運行電機并調整超前角 (LD_ANGLE) 直到達到最小電流來實現。MCT8316A-Q1 能夠應用正負超前角（通過配置 LD_ANGLE_POLARITY），如圖 6-29 所示
可以通過 {LD_ANGLE x 0.12}o 來計算超前角；例如，如果 LD_ANGLE 為 0x1E 且 LD_ANGLE_POLARITY 為 1b，則應用 +3.6o（提前）的超前角。如果 LD_ANGLE_POLARITY 為 0b，則應用 -3.6o（延遲）的超前角。
注：
對于 120o 換向，負超前角限制為 -20o；任何低于該值的超前角都將被鉗制為 -20o。
對于可變換向，不支持負超前角，正超前角被限制為 +15o。任何高于 +15o 或低于 00 的配置都將分別被鉗制為 15o 和 0o。

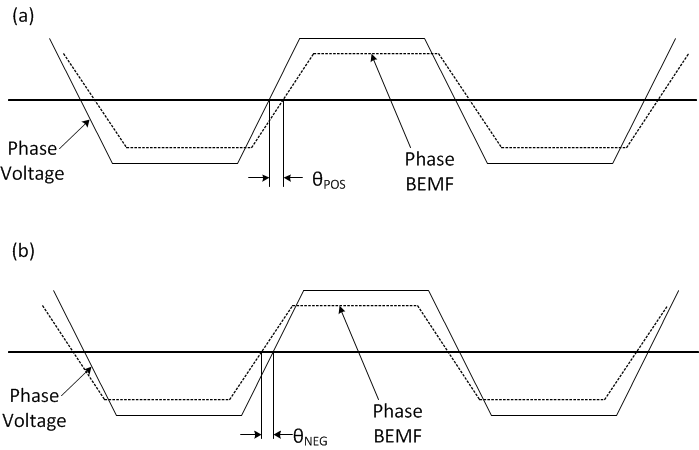

圖 6-29 正負超前角定義
