2 不同封裝中數字隔離器的引腳配置
DIGI-ISO-EVM 提供多個未占用的器件封裝，允許測試各種隔離器系列中的各種數字隔離器設備。圖 2-1 至圖 2-18 顯示了可在此 EVM 上進行測試的數字隔離器所有可能的設備引腳配置，這些數字隔離器在不同封裝中具有不同的通道選項。這些圖還提供了 EVM 的器件封裝標識符（如 U1）的參考，其中可在EVM上對給定封裝中用于給定通道的給定數字隔離器進行測試。表 2-1 可用作快速參考表以識別設備封裝標識，其中可以根據給定通道和封裝選項對數字隔離器進行測試。
| 通道數量 | 可測試的數字隔離器部件型號 | 示例部件型號 | 封裝 | 可測試的位置 |
|---|---|---|---|---|
| 1 | ISOxx10 | ISO7710 | D-8 | U2 |
| DWV-8 | U1 | |||
| DW-16 | U3 | |||
| ISO7810 | DWW-16 | U5 | ||
| 2 | ISOxx2x | ISO7721 | D-8 | U2 |
| DWV-8 | U1 | |||
| DW-16 | U3 | |||
| ISO7821 | DWW-16 | U5 | ||
| 3 | ISOxx3x | ISO7731 | DBQ-16 | U6 |
| DW-16 | U4 | |||
| ISO7831 | DWW-16 | U5 | ||
| 4 | ISOxx4x | ISO7741 | DBQ-16 | U6 |
| DW-16 | U4 | |||
| ISO7841 | DWW-16 | U5 | ||
| 6 | ISOxx6x | ISO7762 | DBQ-16 | U7 |
| DW-16 | U8 |

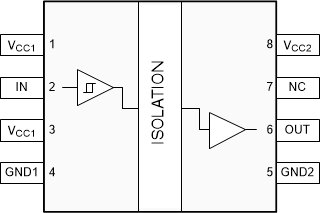

圖 2-1 用于U2 上 D-8 封裝和 U1 上 DWV-8 封裝的單通道數字隔離器引腳配置

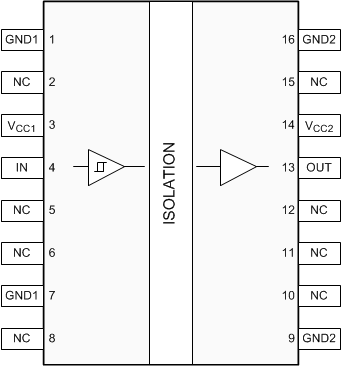

圖 2-2 用于U3 上 DW-16 封裝的單通道數字隔離器引腳配置

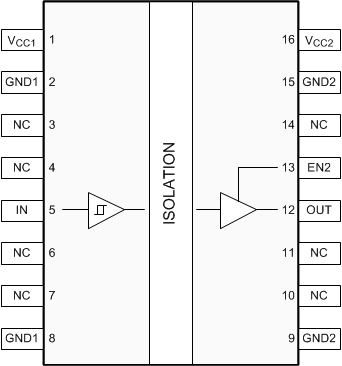

圖 2-3 用于U5 上 DWW-16 封裝的單通道數字隔離器引腳配置

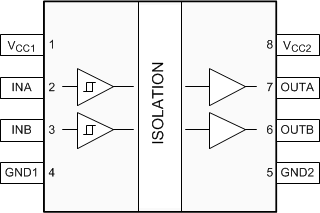

圖 2-4 用于U2 上D-8 封裝和 U1 上DWV-8 封裝的雙通道 (ISOxx20) 數字隔離器引腳配置

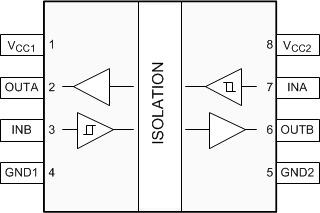

圖 2-5 用于U2 上D-8 封裝和 U1 上DWV-8 封裝的雙通道 (ISOxx21) 數字隔離器引腳配置
圖 2-6 用于U3 上DW-16 封裝的雙通道 (ISOxx20) 數字隔離器引腳配置

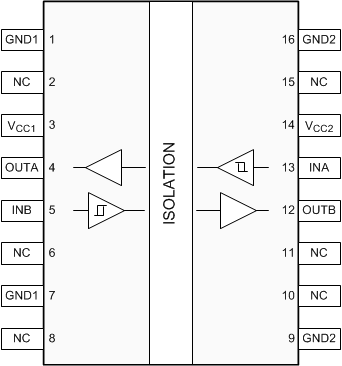

圖 2-7 用于U3 上DW-16 封裝的雙通道 (ISOxx21) 數字隔離器引腳配置

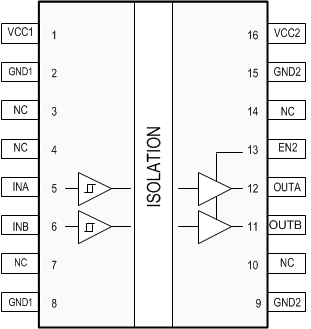

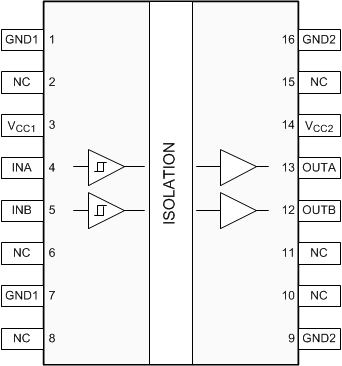

圖 2-8 用于U5 上DWW-16 封裝的雙通道 (ISOxx20) 數字隔離器引腳配置

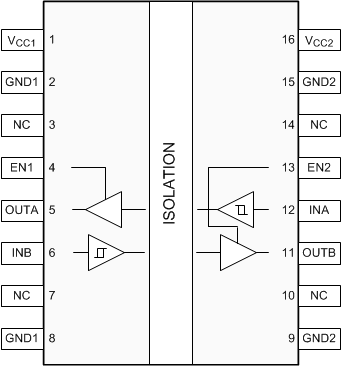

圖 2-9 用于U5 上DWW-16 封裝的雙通道 (ISOxx21) 數字隔離器引腳配置

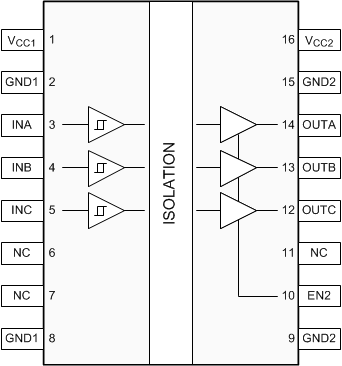

圖 2-10 用于U6 上 DBQ-16 封裝、U4 上DW-16 封裝和 U5 上 DWW-16 封裝的三通道 (ISOxx30) 數字隔離器引腳配置

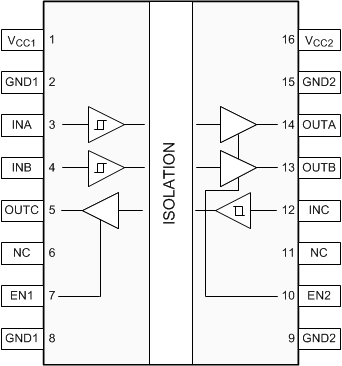

圖 2-11 用于U6 上DBQ-16 封裝、U4 上DW-16 封裝和 U5 上 DWW-16 封裝的三通道 (ISOxx31) 數字隔離器引腳配置
圖 2-12 用于U6 上DBQ-16 封裝、U4 上DW-16 封裝和 U5 上 DWW-16 封裝的四通道 (ISOxx40) 數字隔離器引腳配置
圖 2-14 用于U6 上DBQ-16 封裝、U4 上DW-16 封裝和 U5 上 DWW-16 封裝的四通道 (ISOxx42) 數字隔離器引腳配置
圖 2-13 用于U6 上DBQ-16 封裝、U4 上DW-16 封裝和 U5 上 DWW-16 封裝的四通道 (ISOxx41) 數字隔離器引腳配置

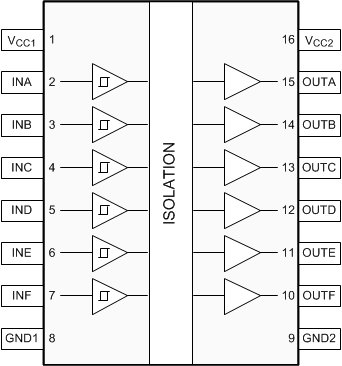

圖 2-15 用于U7 上 DBQ-16 封裝和 U8 上 DW-16 封裝的六通道 (ISOxx60) 數字隔離器引腳配置

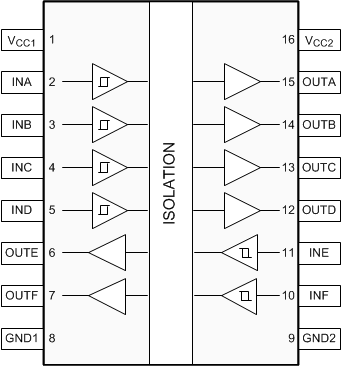

圖 2-17 用于U7 上 DBQ-16 封裝和 U8 上 DW-16 封裝的六通道 (ISOxx62) 數字隔離器引腳配置

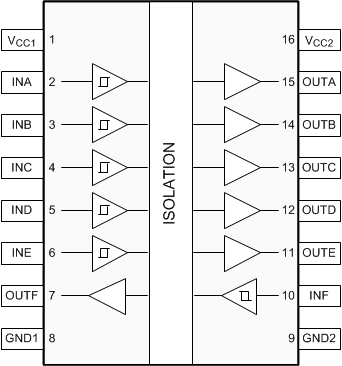

圖 2-16 用于U7 上 DBQ-16 封裝和 U8 上 DW-16 封裝的六通道 (ISOxx61) 數字隔離器引腳配置

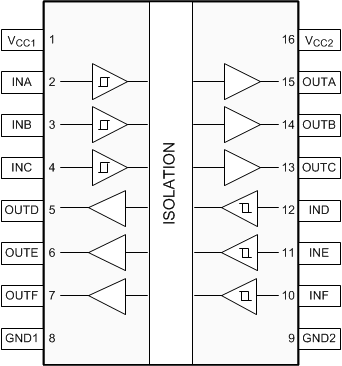

圖 2-18 用于U7 上DBQ-16 封裝和 U8 上DW-16 封裝的六通道 (ISOxx63) 數字隔離器引腳配置
